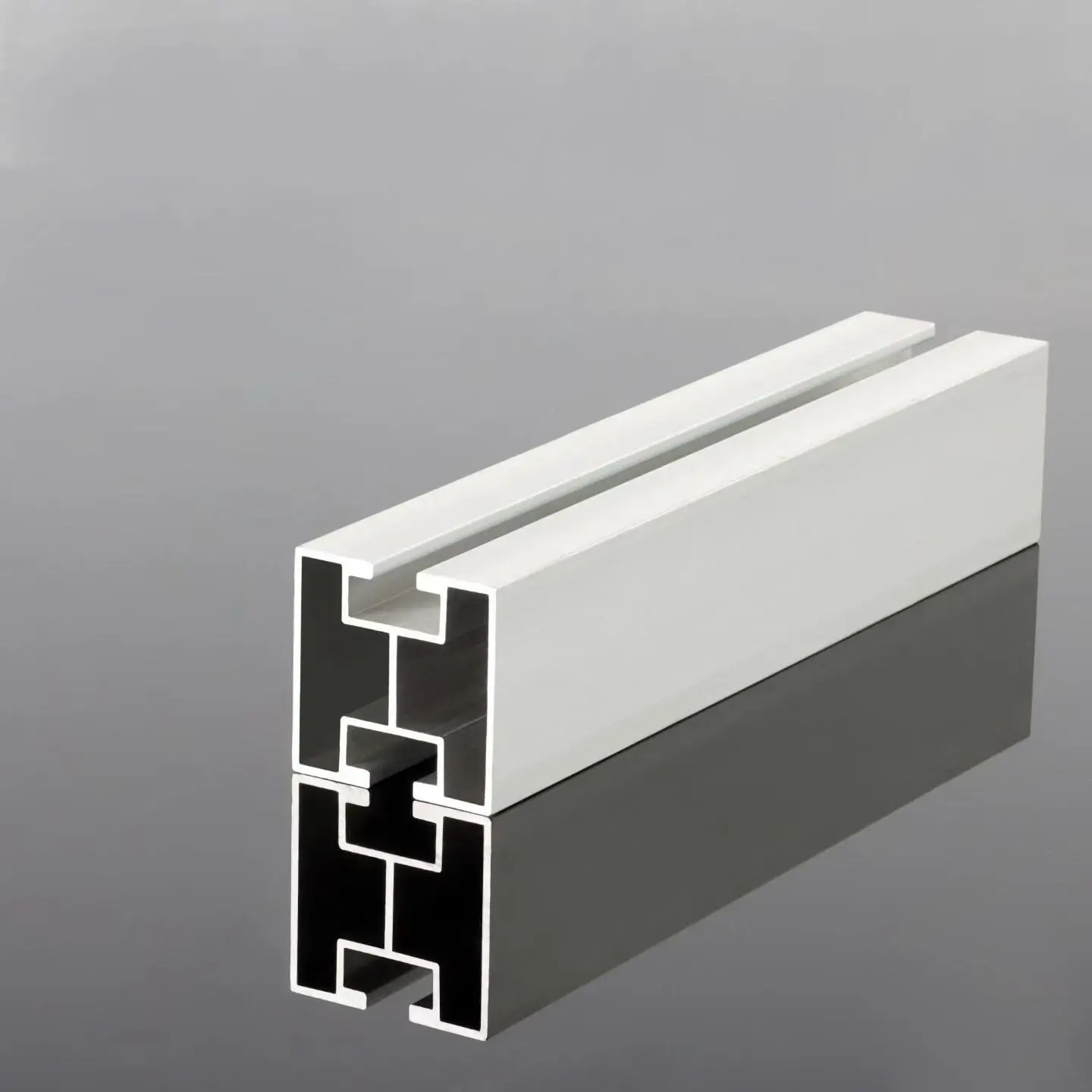

Rails die op de blauwdrukken identiek lijken, kunnen zich heel anders gedragen als ze eenmaal in een reeks op een hellend oppervlak zijn geïnstalleerd: de afstand tussen de gordingen wordt groter en de belastingspaden verschuiven, waardoor het rechte profiel geleidelijk buigt of knikt tussen de steunen. Deze vervorming leidt na verloop van tijd vaak tot verkeerde uitlijning van de module en losse klemmen; versterkte geleiderails zijn speciaal ontworpen om dit probleem aan te pakken. Guojian vervaardigt deze met behulp van een geïntegreerd koudvervormingsproces met doorlopende langsribben, waardoor de wapening een integraal onderdeel van het staal zelf wordt.
De ribben dienen slechts één doel: het verhogen van de weerstand van het profiel tegen buiging en torsie zonder het gewicht te verdubbelen. Doordat de rails in één keer koudvervormd worden, lopen de ribben doorlopend over de gehele lengte; de afwezigheid van lasnaden op de wapeningspunten elimineert gebieden die gevoelig zijn voor voortijdig roesten of scheuren onder cyclische windbelastingen. Simpel gezegd wordt het extra staal strategisch precies daar geplaatst waar het nodig is om buigmomenten tegen te gaan.
De materiaal- en coatingkeuze is gebaseerd op de omstandigheden ter plaatse, niet op gewoonte. Zink-aluminium-magnesium (ZAM) coatings vormen een dichte beschermende laag die kan migreren om snijranden te bedekken, waardoor ZAM-gecoate versterkte geleiderails de aanbevolen keuze zijn voor kust-, visserij-, zonne- en wadprojecten. Thermisch verzinken blijft een kosteneffectieve oplossing voor standaard elektriciteitscentrales in het binnenland, terwijl opties voor "zwart staal" (ongecoat) beschikbaar zijn voor kopers die er de voorkeur aan geven later hun eigen oppervlaktebehandelingen toe te passen.
Het geïntegreerde versterkte profiel biedt een hoger draagvermogen per kilogram. Hierdoor kunnen dakprojecten de structurele sterkte vergroten terwijl het eigen gewicht onder controle blijft – een direct voordeel wanneer de belastingsmarges van gebouwen krap zijn.
ZAM voor omgevingen met hoge luchtvochtigheid of zoutnevel, thermisch verzinken voor standaard energiecentrales en zwart staal voor projecten die lokale coating vereisen. De ZAM-versie wordt geleverd met 25 jaar anti-corrosiegarantie, de thermisch verzinkte versie met 15 jaar, en op de structuur zelf zit 10 jaar garantie.
De kanaalvormige dwarsdoorsnede van de versterkte geleiderail biedt direct ruimte voor T-bouten; De posities van de componenten kunnen worden aangepast door ze langs de rail te schuiven, waardoor opnieuw boren niet meer nodig is. Bijpassende klemmen en connectoren komen uit onze eigen productielijnen, waardoor effectief een volledige leverancier uit uw installatieketen wordt verwijderd.
Ponsen, snijden en lassen worden in eigen huis volgens tekening uitgevoerd. De versterkte rails zijn bij aankomst direct klaar voor installatie, waardoor slijp-, snij- en corrosiebeschermingswerkzaamheden ter plaatse tot een minimum worden beperkt. Dit is van cruciaal belang voor afgelegen energiecentrales in de bergen, waar elk bespaard manuur zich vertaalt in reële kostenbesparingen.
| Item | Specificatie |
|---|---|
| Materiaal | Koudgevormd koolstofstaal |
| Structuur | Geïntegreerd koudgevormd profiel + doorlopende integrale ribben |
| Coatingopties | Zink-aluminium-magnesium (ZAM) / thermisch verzinkt / zwarte afwerking (ongecoat) |
| Maximale dikte | 12 mm |
| Sectie | Aangepaste sectie volgens klanttekeningen |
| Lengte | Op lengte gesneden volgens tekeningen |
| Bevestiging | Sleuf compatibel met T-bouten; zelf geproduceerde midden-/eindklemmen en connectoren |
| Garantie | Anticorrosiegarantie: 25 jaar voor ZAM, 15 jaar voor thermisch verzinkt; Structurele garantie: 10 jaar |
| MOQ | 1 × 20GP-container; proefbestellingen bespreekbaar |
| Doorlooptijd | 7–15 werkdagen na ontvangst van de aanbetaling |
| Handelsvoorwaarden | FOB/CFR/CIF |
Versterkte geleiderails zijn ontworpen voor locaties waar standaardprofielen hun draaggrenzen naderen. Onderstaande toepassingen behandelen de belastingscenario’s die we het vaakst tegenkomen.
Golvend terrein leidt tot ongelijkmatige wind- en sneeuwbelasting. Het versterkte profiel zorgt ervoor dat de array recht blijft over verschillende overspanningen - de reden waarom de klemmen zelfs in het tweede en derde jaar van gebruik veilig blijven.
Openluchtomgevingen, aanzienlijke dagelijkse temperatuurschommelingen en vochtige grondomstandigheden versnellen allemaal de corrosie. De ZAM-coating is bestand tegen deze omgevingsbelastingen, terwijl het versterkte profiel de extra belastingen aankan die gepaard gaan met langere overspanningen over water of gewassen.
Zoutnevel vormt de ultieme test voor rails. Hier is het verdikte, versterkte profiel bestand tegen winddruk, terwijl de ZAM-coating corrosie van buiten naar binnen vertraagt; aangezien beide eisen van cruciaal belang zijn, raden wij aan beide kenmerken te specificeren.
Bij systemen met één en twee assen worden rails de hele dag door herhaaldelijk belast. Standaardprofielen hebben de neiging onder deze omstandigheden te vervormen, terwijl versterkte profielen specifiek zijn ontworpen om cyclische belastingen te weerstaan.
Flexibele constructies met grote overspanningen vereisen dat rails hun vorm behouden met minimale onderliggende ondersteuning. Structurele stijfheid – en niet alleen sterkte – is de sleutelfactor om ervoor te zorgen dat modules hun ontworpen kantelhoek behouden. Commerciële en industriële zonne-energiecentrales op daken: De belastingslimieten op het dak beperken het eigen gewicht, waardoor het essentieel is om de sterkte per kilogram te maximaliseren – precies wat de ribgeometrie oplevert bij lange, continue runs.
Stapel op verhoogde steunen in een overdekte, geventileerde ruimte; gebruik randbescherming tijdens het hanteren om krassen op de coating of vervorming van de sectie vóór installatie te voorkomen.
Ontbraam alle snijranden en breng een corrosiewerende retoucheerlaag aan. Plaats gaten om de ribben te vermijden; slijp nooit de ribbe zelf; de ribbe is de bron van kracht, dus het wegslijpen ervan ondermijnt het doel van de aanschaf van deze rail.
Gebruik alleen rechte, onbeschadigde rails; draai de bevestigingsmiddelen vast volgens de standaard aanhaalmomenten en laat indien nodig uitzettingsvoegen vrij bij de verbindingen. Zorg er bij projecten in bergachtige, wadden- of kustgebieden voor dat de fundering stabiel is voordat u de versterkte geleiderails monteert.
Inspecteer periodiek de bouten, de vervorming van de secties en de staat van de coating; verkort de inspectie-intervallen voor omgevingen die zijn blootgesteld aan zoutnevel. Overschrijd de ontwerpbelastingen niet bij het monteren van hulpapparatuur en repareer eventuele beschadigingen aan de coating onmiddellijk.
A: Laat de omstandigheden ter plaatse beslissen. Voor kust-, visserij-, zonne- of wadprojecten raden we ZAM aan: de coating beschermt snijranden en is bestand tegen zoutsproeicorrosie, ondersteund door een anti-corrosiegarantie van 25 jaar. Voor standaard binnenlandse installaties biedt thermisch verzinken een uitstekende kosteneffectiviteit met een anticorrosiegarantie van 15 jaar.
EEN: Ja. Maatwerkprofielen behoren standaard tot onze werkzaamheden: wij walsen vormen volgens tekening koud (tot 12 mm dikte) en verzorgen het ponsen, snijden en lassen in eigen huis, zodat het product bij aflevering montageklaar is.
A: We bieden een anticorrosiegarantie van 25 jaar voor ZAM-versies, 15 jaar voor thermisch verzinkte versies en een structurele garantie van 10 jaar voor het montagesysteem.
A: Een 20GP-container bevat ongeveer 2 MW aan montagesysteemstaal, terwijl een 40HQ ongeveer 4 à 5 MW bevat. Sporen worden gebundeld en beschermd voor zeetransport; Er kan worden onderhandeld over kleine proeforders voor initiële projecten.
A: De fabriek is gecertificeerd volgens de ISO 9001-, ISO 14001- en ISO 45001-normen; Er zijn structurele berekeningsrapporten en testrapporten van derden beschikbaar. Laat ons de bestemmingsmarkt weten, zodat we de specifieke vereiste documentatie kunnen bevestigen.
