A geleiderailis meer dan een simpel metalen nummer. Het is een precisiecomponent die verantwoordelijk is voor het handhaven van gecontroleerde bewegingen, uitlijning, stabiliteit en veiligheid in systemen waar soepele en herhaalbare bewegingen van belang zijn. Van liftinstallaties tot industriële apparatuur: de juiste geleiderail moet maatnauwkeurigheid, structurele sterkte, oppervlaktekwaliteit, betrouwbare installatie en duurzaamheid op de lange termijn combineren. In deze handleiding wordt uitgelegd hoe geleiderails werken, wat hun prestaties bepaalt, hoe u de juiste specificatie selecteert en wat kopers moeten controleren voordat ze een bestelling plaatsen.
1. Basisprincipes van geleiderails
Een geleiderail is een stijf lineair onderdeel dat is ontworpen om het pad van een bewegend onderdeel te regelen. In plaats van een onderdeel vrij in verschillende richtingen te laten bewegen, zorgt de rail voor een gedefinieerd rijpad en zorgt hij ervoor dat de uitlijning tijdens het hele bedrijf consistent blijft.
Bij liftsystemen worden geleidingsrails verticaal in de schacht geïnstalleerd om de liftkooi en het contragewicht te geleiden. Moderne liftnormen stellen specifieke eisen aan het materiaal van de geleiderail, afmetingen, geometrie, oppervlakteafwerking, verbindingen, doorbuiging en structurele prestaties. ISO 8100-33:2022 specificeert bijvoorbeeld kwaliteiten en kwaliteit, maat- en geometrische toleranties, oppervlakteafwerking en aanduidingsvereisten voor gestandaardiseerde T-type geleiderails die worden gebruikt voor liftkooien en contragewichten.
Voor industriële machines kan de term een breder scala aan lineaire geleidingscomponenten beschrijven. De exacte doorsnede, het materiaal, de hardheid, de montagemethode en de oppervlaktebehandeling zijn afhankelijk van de machine en de werkomgeving.
2. Hoe een geleiderail werkt
De prestaties van een geleiderail komen voort uit de interactie tussen de rail, het bewegende geheel, montagebeugels, geleidingsschoenen of -rollen, verbindingen en de omringende structuur. Elk element moet samenwerken. Een rail van hoge kwaliteit kan een slechte installatie, onjuiste uitlijning of ongeschikt ondersteunend materiaal niet compenseren.
Een gecontroleerd reispad handhaven
De rail biedt een vast referentieoppervlak. Geleidingsschoenen, rollen, wielen of andere geleidingselementen volgen dat oppervlak, waardoor ongewenste bewegingen worden verminderd en de apparatuur uitgelijnd blijft.
Omgaan met zijdelingse krachten
Bewegende lasten kunnen zijdelingse krachten veroorzaken tijdens het accelereren, vertragen, laden, lossen, trillen of noodstoppen. Een voldoende stijf geleiderailsysteem helpt deze krachten te weerstaan en tegelijkertijd overmatige doorbuiging te beperken.
Ondersteuning van een soepele werking
De rechtheid van de rail en de toestand van het oppervlak beïnvloeden rechtstreeks het gedrag van het bewegende onderdeel. Een slechte geometrie, beschadigde oppervlakken, vervuiling of onjuist verbonden railsecties kunnen de vereisten voor lawaai, trillingen, slijtage en onderhoud vergroten.
Voor lifttoepassingen vereist EN 81-20 specifiek dat de geleiderails, hun verbindingen en bevestigingen bestand zijn tegen de belastingen en krachten die gepaard gaan met een veilige werking, terwijl de doorbuigingen voldoende gecontroleerd moeten blijven om interferentie met deuren, veiligheidsvoorzieningen of bewegende componenten te voorkomen.
3. Belangrijke toepassingen voor geleiderails
Geleiderails worden overal gebruikt waar gecontroleerde lineaire of verticale beweging vereist is. Hoewel liftgeleiderails tot de meest herkenbare voorbeelden behoren, is het onderliggende technische principe van toepassing op veel industrieën.
| Sollicitatie | Primaire functie | Belangrijke overwegingen |
|---|---|---|
| Passagiersliften | Begeleid de auto en het contragewicht | Uitlijning, rijcomfort, sterkte, doorbuiging, oppervlaktekwaliteit |
| Goederenliften | Beheers bewegingen onder zwaardere lasten | Laadvermogen, structurele stijfheid, duurzaamheid |
| Industriële apparatuur | Zorg voor herhaalbare lineaire begeleiding | Belastingsrichting, snelheid, slijtage, montagenauwkeurigheid |
| Materiaalbehandelingssystemen | Begeleid bewegende platforms en componenten | Continu bedrijf, vervuiling, toegang voor onderhoud |
| Automatiseringsmachines | Zorg voor een nauwkeurige positionering van de componenten | Maattolerantie, oppervlakteafwerking, herhaalbaarheid |
| Gespecialiseerde hefsystemen | Controleer verticale of hellende bewegingen | Belastingsomstandigheden, veiligheidseisen, blootstelling aan het milieu |
In liftinstallaties zijn geleiderails niet louter positioneringscomponenten. Ze kunnen ook communiceren met veiligheidssystemen tijdens abnormale bedrijfsomstandigheden. De Californische liftregelgeving vereist bijvoorbeeld dat liftkooien en contragewichten worden voorzien van geleiderails en specificeert eisen met betrekking tot railmateriaal, secties, steunen, bevestigingen en structurele prestaties.
4. Materialen en productie
Staal wordt veel gebruikt voor veeleisende geleiderailtoepassingen omdat het een nuttige combinatie biedt van sterkte, stijfheid, bewerkbaarheid, slijtvastheid en maatvastheid. Het simpelweg specificeren van “staal” is echter niet voldoende. De materiaalkwaliteit en het productieproces moeten overeenkomen met de daadwerkelijke toepassing.
Koudgetrokken geleiderails
Koudtrekken kan gecontroleerde afmetingen en een consistent profiel opleveren. Dit maakt het geschikt voor toepassingen waarbij maatnauwkeurigheid en oppervlakte-eigenschappen belangrijk zijn.
Bewerkte geleiderails
Bewerking kan worden gebruikt wanneer een strakkere geometrische controle of een bepaalde oppervlakteconditie vereist is. ISO 8100-33 identificeert koudgetrokken en machinaal bewerkte productieroutes voor gestandaardiseerde T-type liftgeleiderails.
Oppervlaktebehandeling
Afhankelijk van de omgeving kan bescherming tegen corrosie noodzakelijk zijn. Opslag, transport, installatie en gebruiksomstandigheden op lange termijn moeten allemaal in overweging worden genomen bij het bepalen of aanvullende oppervlaktebescherming geschikt is.
5. Belangrijkste prestatiefactoren
Verschillende technische kenmerken bepalen of een geleiderail gedurende zijn levensduur betrouwbaar zal presteren.
Een van de meest over het hoofd geziene factoren is het gecombineerde effect van raildoorbuiging, beugeldoorbuiging, geleideschoenspeling en rechtheid van de rail. De veiligheidseisen voor liften erkennen expliciet dat deze factoren samen in plaats van afzonderlijk moeten worden beschouwd.
6. Selectiegeleider voor geleiderails
Het selecteren van de juiste geleiderail begint bij de toepassing en niet bij de productcatalogus. Een rail die goed werkt in het ene systeem kan ongeschikt zijn voor een ander systeem, omdat belasting, snelheid, railafstand, ondersteuningsomstandigheden, gebruiksomgeving en veiligheidseisen heel verschillend kunnen zijn.
Stap 1: Definieer de belasting
Bepaal de totale bewegende massa en identificeer statische, dynamische, impact-, rem- en zijdelingse belastingen. Bij lifttoepassingen kunnen het gewicht van de kooi, de nominale belasting, de configuratie van het contragewicht, de snelheid, de veiligheidsuitrusting en de beugelafstand allemaal van invloed zijn op de railvereisten.
Stap 2: Bevestig het railprofiel

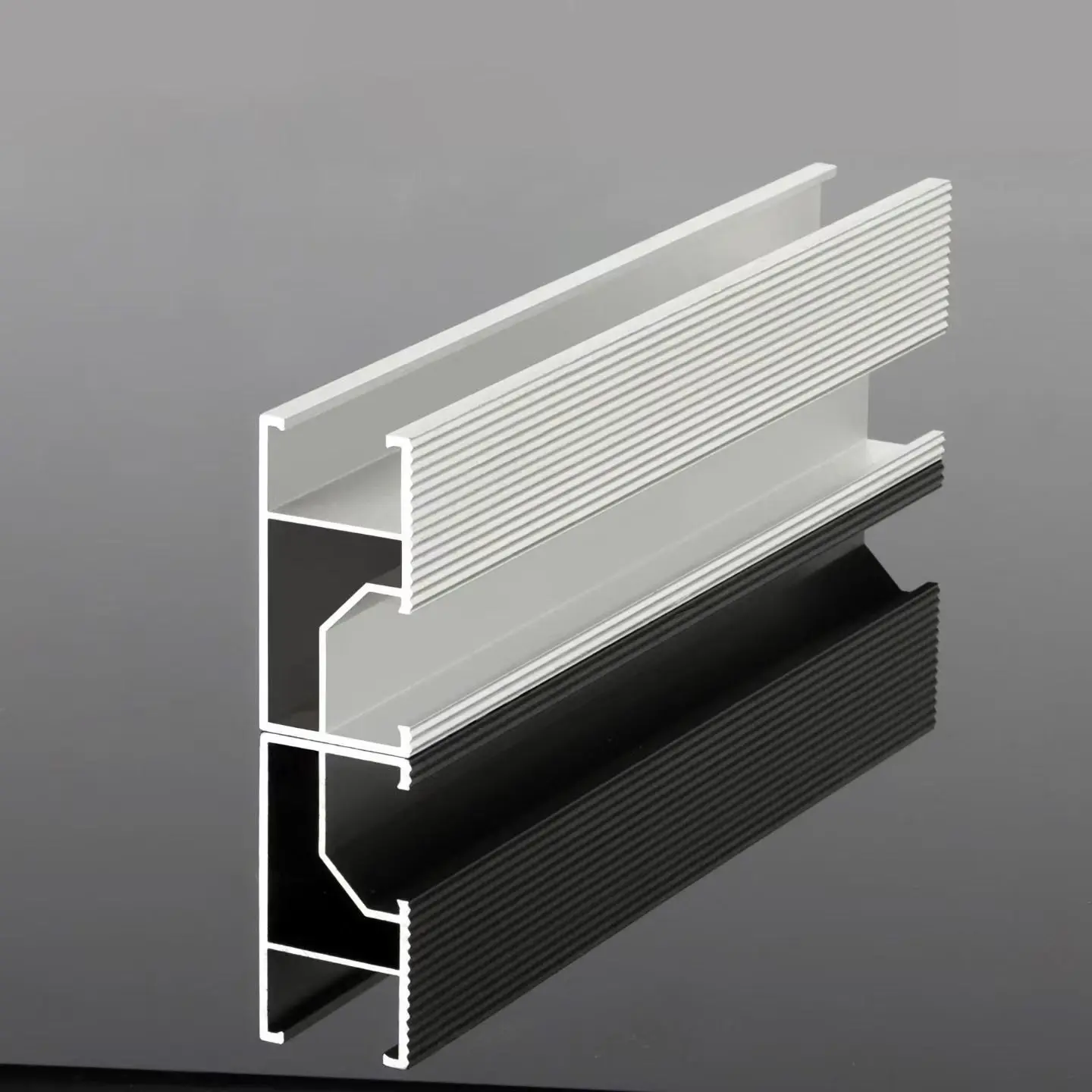

De vorm van de dwarsdoorsnede moet overeenkomen met de apparatuur en de relevante specificatie. Geleiderails van het T-type zijn algemeen gestandaardiseerd voor lifttoepassingen, terwijl industriële machines mogelijk aangepaste profielen vereisen.
Stap 3: Controleer de dimensionele vereisten
Bevestig de railhoogte, breedte, dikte, lengte, opstelling van de montagegaten, indien van toepassing, verbindingsconfiguratie en toegestane toleranties.
Stap 4: Denk aan het milieu
- Installatie binnen of buiten
- Vochtigheid en blootstelling aan water
- Stof, chemicaliën of industriële verontreinigingen
- Temperatuurvariatie
- Opslagduur vóór installatie
- Vereiste onderhoudsfrequentie
Stap 5: Bevestig de compatibiliteit

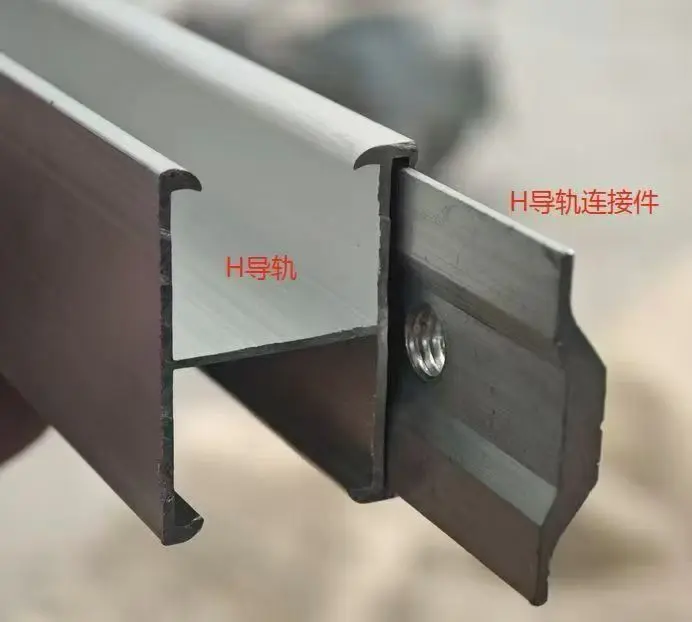

Een geleiderail moet worden geëvalueerd als onderdeel van het complete systeem. Controleer de compatibiliteit met beugels, clips, lasplaten, geleideschoenen, rollen, veiligheidsvoorzieningen en de ondersteunende structuur voordat u de bestelling voltooit.
| Koper vraag | Waarom het ertoe doet |
|---|---|
| Welke lading zal het spoor vervoeren? | Bepaalt de vereiste structurele capaciteit en stijfheid. |
| Wat is de bedrijfssnelheid? | Hogere snelheden kunnen de uitlijning, trillingen en oppervlaktekwaliteit kritischer maken. |
| Welk railprofiel is vereist? | Zorgt voor mechanische compatibiliteit met het geleidingssysteem. |
| Welke toleranties zijn acceptabel? | Controleert de nauwkeurigheid van de installatie en de operationele consistentie. |
| Waar wordt de rail geïnstalleerd? | Helpt bij het bepalen van corrosiebescherming en materiaalvereisten. |
| Welke norm is van toepassing? | Voorkomt de aanschaf van een technisch incompatibel product. |
7. Installatie en onderhoud
Zelfs een hoogwaardige geleiderail kan slecht presteren als de nauwkeurigheid van de installatie wordt verwaarloosd. De uitlijning van de rails moet tijdens het installatieproces worden gecontroleerd en niet pas nadat alle secties zijn gemonteerd.
Installatieprioriteiten
- Inspecteer de rails vóór installatie op zichtbare schade, corrosie, vervorming of vervuiling.
- Controleer de installatiereferentiepunten en beugelposities.
- Handhaaf de gespecificeerde uitlijning en afstand in het hele systeem.
- Zorg ervoor dat de verbindingen goed gemonteerd en vastgezet zijn.
- Controleer bevestigingsmiddelen en ondersteunende componenten volgens de geldende specificatie.
- Voer vóór de inbedrijfstelling de laatste bewegings- en uitlijningscontroles uit.
Bij de vereisten voor liften wordt ook het belang van de flexibiliteit van aanbouwdelen en de beweging van het gebouw erkend. EN 81-20 vereist bevestigingsvoorzieningen voor geleiderails om effecten zoals normale zettingen van gebouwen of betonkrimp op te vangen, terwijl rotatie van de bevestigingen wordt voorkomen waardoor de rails zouden kunnen loskomen.
Routineonderhoud
Het onderhoud moet zich richten op tekenen van slijtage, ongewone trillingen, corrosie, losse bevestigingen, beschadigde oppervlakken, abnormaal geluid en veranderingen in het loopgedrag. Als de toepassing betrekking heeft op veiligheidskritische apparatuur, moeten de inspecties de instructies van de fabrikant van de apparatuur en de toepasselijke lokale vereisten volgen.
8. Controlelijst kwaliteitscontrole
Kopers die geleiderails in grote hoeveelheden inkopen, moeten een duidelijk inspectieproces opstellen voordat de productie begint. Dit verkleint het risico dat u componenten ontvangt die technisch gezien overeenkomen met een nominale specificatie, maar problemen veroorzaken tijdens de installatie.
- Materiaalverificatie:Bevestig de gespecificeerde staalkwaliteit en relevante materiaaldocumentatie.
- Dimensionale inspectie:Controleer kritische profielafmetingen aan de hand van goedgekeurde tekeningen of specificaties.
- Rechtheidsinspectie:Controleer of de railgeometrie binnen de vereiste tolerantie blijft.
- Oppervlakte-inspectie:Zoek naar krassen, deuken, scheuren, corrosie of andere defecten die de prestaties kunnen beïnvloeden.
- Gezamenlijke inspectie:Verbindingsoppervlakken en verbindingscomponenten controleren.
- Lengteverificatie:Bevestig individuele raillengtes en toegestane toleranties.
- Verpakkingsinspectie:Zorg ervoor dat rails tijdens transport beschermd zijn tegen vervorming en omgevingsschade.
9. Veel voorkomende kopersuitdagingen
Uitdaging 1: onduidelijke specificaties
Kopers vragen soms om een “standaard geleiderail” zonder de toepassing, het profiel, het materiaal, de lengte, de tolerantie of de toepasselijke norm te definiëren. Dit kan resulteren in herhaalde technische verduidelijkingen en vertraagde productie.
Uitdaging 2: Inconsistente afmetingen
Bij grote projecten kunnen zelfs kleine verschillen tussen batches de installatie bemoeilijken. Consistente productiecontroles zijn daarom belangrijk als er meerdere productiepartijen bij betrokken zijn.
Uitdaging 3: Transportschade
Lange stalen profielen kunnen tijdens transport worden blootgesteld aan buigen, stoten, vocht en slijtage. Geschikte verpakkings- en laadmethoden zijn onderdeel van de productkwaliteit en geen bijzaak.
Uitdaging 4: Slechte communicatie tussen leverancier en installateur
Technische details moeten vóór productie worden bevestigd, vooral wanneer de rail deel uitmaakt van een geïntegreerd lift- of machinesysteem. Tekeningen, toleranties, materiaalvereisten, inspectiecriteria en verpakkingsverwachtingen moeten vooraf worden overeengekomen.
Uitdaging 5: Alleen op prijs kiezen
De laagste eenheidsprijs vertegenwoordigt mogelijk niet de laagste totale projectkosten. Herbewerking, vertragingen bij de installatie, vervangende onderdelen, transportproblemen en inconsistente kwaliteit kunnen snel opwegen tegen een aanvankelijk prijsverschil.
10. Waarom samenwerken met Guojian Steel (Tianjin) Co., Ltd.?
Voor kopers die stalen geleiderails aanschaffen, is het vermogen van de leverancier om de technische vereisten te begrijpen net zo belangrijk als de productiecapaciteit. Guojian Steel (Tianjin) Co., Ltd. kan dienen als technische productiepartner voor kopers die op staal gebaseerde componenten nodig hebben met gedefinieerde afmetingen, consistente productie-eisen en toepassingsgerichte ondersteuning.
Een professioneel sourcingproces moet beginnen met de daadwerkelijke toepassing. In plaats van elke bestelling als een generiek staalproduct te behandelen, kunnen de leverancier en koper vóór de productie het vereiste profiel, de afmetingen, materiaalvereisten, oppervlakteconditie, lengte, toleranties, verpakking en inspectieverwachtingen verduidelijken.
Voor internationale kopers is het doel niet simpelweg het kopen van een stuk staal. Het doel is om een geleiderailoplossing te verkrijgen die past bij de toepassing, installatiemethode, kwaliteitseisen en projectplanning.
11. Veelgestelde vragen
Waar wordt een geleiderail voor gebruikt?
Een geleiderail regelt de beweging van een bewegend onderdeel langs een gedefinieerd pad. In liften geleidt het de kooi en het contragewicht, terwijl het de uitlijning en stabiliteit helpt behouden.
Welk materiaal wordt gewoonlijk gebruikt voor liftgeleiderails?
Staal wordt vaak gebruikt omdat het de sterkte en stijfheid biedt die nodig zijn voor veeleisende toepassingen. Specifieke materiaaleisen zijn afhankelijk van de geldende norm en systeemontwerp.
Wat maakt een geleiderail van hoge kwaliteit?
Belangrijke kenmerken zijn onder meer de juiste materiaaleigenschappen, maatnauwkeurigheid, rechtheid, geschikte oppervlakteafwerking, consistente geometrie, betrouwbare verbindingen en goede inspectie.
Waarom is de rechtheid van de geleiderail belangrijk?
Een te grote afwijking kan de interactie tussen de rail- en geleidingscomponenten beïnvloeden, waardoor trillingen, lawaai, slijtage en installatieproblemen kunnen toenemen.
Hoe moeten kopers een geleiderail kiezen?
Begin met de toepassing, belasting, snelheid, railprofiel, afmetingen, toleranties, installatie-opstelling, gebruiksomgeving en toepasselijke normen. Er moet gekeken worden naar het complete geleidingssysteem en niet alleen naar de rail.
Zijn geleiderails gestandaardiseerd?
Sommige applicaties gebruiken gestandaardiseerde profielen en vereisten. Voor liftsystemen specificeert ISO 8100-33:2022 eisen voor gestandaardiseerde T-type geleiderails die worden gebruikt voor liftkooien en contragewichten. Andere industriële toepassingen vereisen mogelijk toepassingsspecifieke ontwerpen.
Kunnen geleiderails op maat worden gemaakt?
Afhankelijk van het productieproces en de toepassing kunnen vereisten zoals afmetingen, lengtes, materiaalkwaliteiten, oppervlakteconditie, gatenopstelling, verpakking en andere productiedetails worden aangepast of overeengekomen volgens projectspecificaties.
Waarom moeten geleiderails vóór verzending worden geïnspecteerd?
12. Conclusie
Een betrouwbare geleiderail is het resultaat van meer dan een passend staalprofiel. De werkelijke prestaties zijn afhankelijk van de relatie tussen materiaalkwaliteit, geometrie, rechtheid, oppervlakteconditie, structurele sterkte, verbindingen, installatienauwkeurigheid en de werkomgeving.
Voor liften en andere precisiebewegingssystemen worden deze factoren bijzonder belangrijk omdat geleiderails rechtstreeks van invloed zijn op de uitlijning, de rijkwaliteit, de stabiliteit van de apparatuur, de onderhoudsvereisten en de veilige werking. Internationale normen zoals ISO 8100-33 bieden gedefinieerde eisen voor gestandaardiseerde liftgeleiderails, terwijl lokale regelgeving aanvullende eisen kan stellen voor specifieke installaties.
Voor kopers is de meest effectieve aanpak het duidelijk definiëren van de toepassing, het bevestigen van technische specificaties vóór productie, het evalueren van het volledige geleidingssysteem en het samenwerken met een fabrikant die in staat is een consistente kwaliteit te handhaven, van de grondstof tot de eindinspectie.
