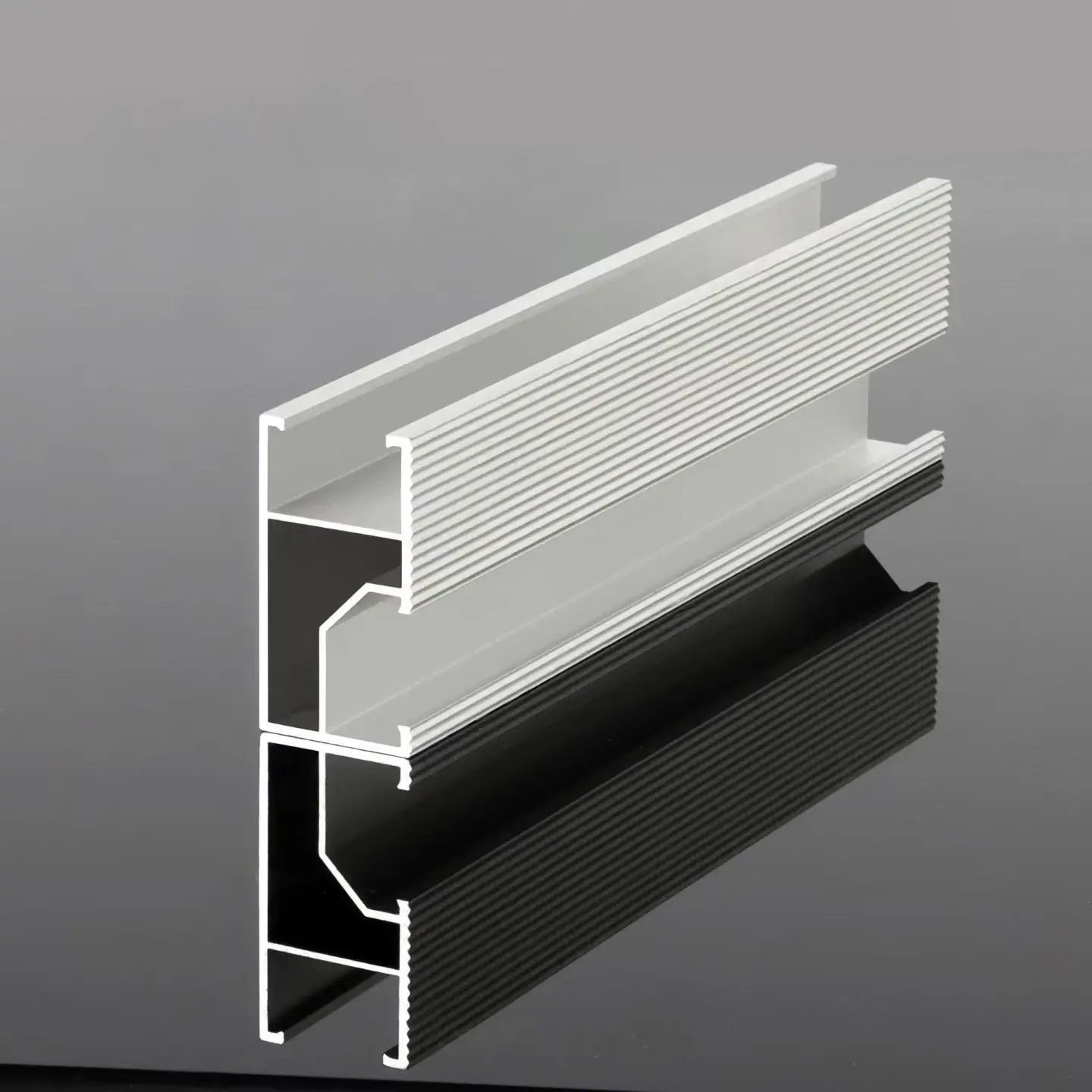

Niet-standaard geleiderail

We ontwerpen de aangepaste niet-standaard geleiderailprofielen op basis van de specifieke dakgeometrie in plaats van ze te selecteren uit een standaard inventarislijst. We rollen de vereiste profielen met behulp van hoogwaardig S350GD-staal, met standaard T-gleuven die compatibel blijven met kant-en-klare middenklemmen, eindklemmen en schuifmoeren; deze worden geleverd met thermisch verzinkte of Zn-Al-Mg-coatings. Profielontwerp, rolvormen, ponsen en op lengte snijden worden allemaal uitgevoerd in onze eigen fabriek in Tianjin, China.

Toepasselijke daktypen

Trapeziumvormige en staande naaddaken van metaal met unieke geometrieën:

Veel voorkomende scenario's zijn onder meer onconventionele trapeziumvormige of staande naadprofielen en ribhoogtes die de standaardbereiken overschrijden, waarbij de basis van standaard C/U-rails de dakribben zou hinderen, waardoor deze niet plat zouden kunnen zitten.

Gebogen, gebogen of getrapte daken:

Op daken met krommingen of hoogteverschillen zouden standaardrails met vaste profielen openingen achterlaten of de moduleframes dwingen te draaien. Op maat gemaakte profielen van niet-standaard geleiderails zorgen ervoor dat elk montagepunt op de exact vereiste hoogte kan worden geplaatst.

Indelingen met beperkte ruimte:

Situaties met lage montagehoogtes, dakuitrusting die de array binnendringt of modules die onder speciale kantelhoeken zijn geplaatst. Aangepaste railprofielen kunnen ondiep worden gemaakt of zo worden gevormd dat obstakels worden verwijderd, waardoor het niet meer nodig is om de hele reeks opnieuw te ontwerpen om plaats te bieden aan een standaardprofiel.

PV-retrofit voor bestaande industriële faciliteiten:

Waar bestaande gordingen vast en onbeweeglijk zijn, zorgen profielen van de niet-standaard geleiderail, die zijn ontworpen om te passen bij de bestaande gordingafstanden, ervoor dat de nieuwe array direct op de originele structuur kan worden gemonteerd zonder snijden of versterken.

Kernvoordelen en onderliggende redenen

Profielen op maat van het dak, waardoor arbeidstijd wordt bespaard:

Profielen zijn specifiek ontworpen voor de ribvorm van het dak, de gordingposities en de modulehoeken. Bij levering zijn de rails kant-en-klare componenten en geen compromisoplossingen. Dit vertaalt zich in aanzienlijke besparingen op de arbeid ter plaatse, waardoor de noodzaak voor zagen, slijpen of opvullen op het dak wordt geëlimineerd en onverwachte werkonderbrekingen drastisch worden verminderd.

Hogere structurele efficiëntie voor dezelfde hoeveelheid staal:

Dankzij de dwarsdoorsnede van de niet-standaard geleiderail kan materiaal precies daar worden gepositioneerd waar het buigmoment optreedt; bij hetzelfde gewicht biedt het een groter traagheidsmoment dan standaardsecties. Wanneer de dakbelasting een beperking is, geldt dezelfde logica in omgekeerde volgorde: het gedeelte kan lichter worden gemaakt om de eigen belasting op verouderde daken onder controle te houden.

Standaard T-gleuven op het klemoppervlak:

Ongeacht het externe profiel behoudt het klemoppervlak standaard T-gleuven. In de handel verkrijgbare middenklemmen, eindklemmen en glijmoeren kunnen zoals gewoonlijk worden gebruikt, en de rest van de stuklijst blijft ongewijzigd. Uw bestaande installatiegereedschap en klemmeninventaris blijven bruikbaar.

Single-pass vorming en stabiele aanvoer:

De sectie wordt gevormd via continu rolvormen van stalen strip in één enkele doorgang, waardoor consistente rechtheid en herhaalbaarheid over batches wordt gegarandeerd - de tiende container komt overeen met het goedgekeurde monster.

Coatingopties op basis van levensduur:

Niet-standaard geleiderails zijn zowel thermisch verzinkt (Z275) als zink-aluminium-magnesium (ZAM80–150) opties beschikbaar. Zink-aluminium-magnesium biedt zelfherstellende eigenschappen bij snijranden en superieure weerstand tegen zoutsproeien vergeleken met conventioneel verzinken; daarom raden wij het aan voor kustgebieden en industriële locaties met een hoge luchtvochtigheid. De garantie op corrosiebestendigheid bedraagt ​​15 jaar voor thermisch verzinkt en 25 jaar voor zink-aluminium-magnesium.

Productspecificaties

Item	Referentiespecificatie	Opmerking
Materiaal	S350GD / S450GD koudgevormd staal	Zeer sterke staalband, gerolvormd
Coating	Thermisch verzinkt Z275, of Zn-Al-Mg ZAM80–150	Geselecteerd per project
Dikte	1,2 / 1,5 / 2,0 / 2,5 mm	1,2–1,5 mm typisch voor gewone profielen
Sectie hoogte	40 / 45 / 50 / 60 / 80mm	Aangepaste secties om te ontwerpen
Flens breedte	30 / 35 / 40mm	Passend bij moduleklemmen
Sleuf	T-gleuf of open gleuf	Voor standaard schuifmoeren
Lengte	3 / 4 / 6 m, op lengte gesneden	Geoptimaliseerd voor transport en snijden
Gewicht per eenheid	Ongeveer. 1,2–3,5 kg/m2	Afhankelijk van doorsnede en dikte
Compatibele modules	Gemeenschappelijke c-Si-modules, 500–700 W	Landschap of portret
Max. steun spanwijdte	1,0–1,5 meter	Onder voorbehoud van structuurberekening; gewone delen lager
MOQ	1 × 20GP-container; kleinere proeforders bespreekbaar	—
Doorlooptijd	7–15 werkdagen na ontvangst van de aanbetaling	—
Handelsvoorwaarden	FOB/CFR/CIF	—

Voorzorgsmaatregelen voor installatie en gebruik

Belastingspaden worden bepaald door de specifieke doorsnede die voor het project is ontworpen; daarom zijn de installatieprotocollen voor deze niet-standaard geleiderails strenger dan voor standaardrails. Wij eisen van ieder installatieteam dat zij zich aan de volgende vijf punten houden:

1. Keer de oriëntatie van de sleuf niet om ten opzichte van de installatierichting; een onjuiste oriëntatie verandert de dragende doorsnede en vermindert het draagvermogen.

2. Draai de bouten strikt vast volgens het ontwerpkoppel; overmatig koppel op de dunwandige delen van het aangepaste gedeelte kan plaatselijk beknelling veroorzaken.

3. Bij het verbinden van rails moet gebruik worden gemaakt van de op maat gemaakte connectoren die voor dit specifieke gedeelte zijn ontworpen; standaard railverbinders zijn niet compatibel met deze geometrie.

4. Installeer isolerende pakkingen op contactpunten tussen ongelijksoortige metalen om elektrochemische corrosie te voorkomen; Zorg ervoor dat bevestigingsmiddelen compatibel zijn met de coating (thermisch verzinkt of zink-aluminium-magnesium).

5. Stap niet op de dunwandige delen in het midden van de rails; geconcentreerde belastingen door voetverkeer kunnen vervorming veroorzaken.

Productie en kwaliteitscontrole

Ons bedrijf implementeert een kwaliteitscontroleproces in drie fasen: inspectie van binnenkomende stalen strip- en coatingmaterialen (controle van kwaliteit, dikte en coatinggewicht); in-line meting van dwarsdoorsnedeafmetingen en rechtheid tijdens rolvormen; en eindinspectie van de nauwkeurigheid van de dwarsdoorsnede, rechtheid en oppervlakteconditie vóór het verpakken van elke batch. Onze kwaliteits- en milieumanagementsystemen zijn gecertificeerd volgens ISO 9001, ISO 14001 en ISO 45001; De reikwijdte van de certificering omvat stalen PV-montageconstructies en metalen PV-accessoires.

Veelgestelde vragen (FAQ)

Vraag 1: Welke informatie heeft u van ons nodig om een ​​offerte uit te brengen voor op maat gemaakte profielrails?

A: Wij hebben dakpan- of gordingtekeningen nodig (of een bemeten dwarsdoorsnedeschets), de afmetingen en indeling van de modules en de geplande steunoverspanning. Op basis hiervan zullen we de doorsnede, de coatingspecificaties en het gewicht per eenheid bevestigen voordat we een offerte uitbrengen. Monsters of dwarsdoorsneden van het eerste artikel kunnen voorafgaand aan de massaproductie worden geproduceerd.

Vraag 2: Bent u een fabrikant of een handelsonderneming?

EEN: Wij zijn een fabrikant. Rolvormen, ponsen, op maat snijden en coatingbeheer worden allemaal uitgevoerd in onze eigen productiefaciliteit in Tianjin, China. U bent van harte welkom om onze fabrieksgegevens en certificaten te bekijken.

Vraag 3: Hoe moet ik kiezen tussen thermisch verzinkte en zink-aluminium-magnesiumcoatings?

A: Voor de meeste binnenlandse dakbedekkingstoepassingen is thermisch verzinkt (Z275) voldoende. Voor kustgebieden, hoge luchtvochtigheid of industriële corrosieve omgevingen raden wij zink-aluminium-magnesium aan, omdat dit superieure geavanceerde bescherming en weerstand tegen zoutnevel biedt. De garantievoorwaarden verschillen dienovereenkomstig: 15 jaar voor thermisch verzinkt en 25 jaar voor zink-aluminium-magnesium.

Vraag 4: Is een volledige containerbestelling vereist voor aangepaste profielen?

A: De standaard minimale bestelhoeveelheid is één 20GP-container. Voor de eerste proefbestellingen of monsterbatches van nieuwe profielen kunnen we kleinere hoeveelheden accepteren; Geef eenvoudig de profieltekening en de totale lengte door, en wij zullen dienovereenkomstig citeren.

Vraag 5: Is deze rail compatibel met standaardklemmen en bevestigingsmiddelen?

A: Het hangt af van de profielspecificaties van een niet-standaard geleiderail. Standaard gemodificeerde profielen zijn compatibel met reguliere klemmen en roestvrijstalen bevestigingsmiddelen die op de markt verkrijgbaar zijn; voor speciale profielen leveren wij bijpassende klemmen en connectoren om compatibiliteit tijdens installatie ter plaatse te garanderen.
