Geleiderails zijn de belangrijkste dragende componenten van fotovoltaïsche (PV) montagesystemen, die voornamelijk worden gebruikt om zonne-PV-modules te bevestigen en te rangschikken; ze worden doorgaans gebruikt in combinatie met bevestigingsmiddelen zoals klemmen en bouten. Onze uitgebreide railproductlijn bestaat uit twee hoofdmateriaalsoorten – staal (thermisch verzinkt en zink-aluminium-magnesiumlegering) en aluminiumlegering – en omvat verschillende dwarsdoorsnedeprofielen, waaronder H-rails, ongeribde rails en op maat gemaakte rails. Deze rails dragen de belasting van de PV-modules en brengen krachten over naar de montagepalen of dakbodems. Ze zijn geschikt voor gedistribueerde PV-installaties op gekleurde stalen pannendaken en platte betonnen daken, maar ook voor PV-carports en bepaalde op de grond gemonteerde PV-energiecentrales.
Geleiderails zijn verkrijgbaar in verschillende materialen, zoals aluminiumlegering, Zn-Al-Mg-legering en thermisch verzinkt staal, om te voldoen aan uiteenlopende projectomstandigheden, waaronder locaties in het binnenland en aan de kust, omgevingen met een hoog zoutgehalte, locaties met beperkingen op de dakbelasting en energiecentrales met grote overspanningen.

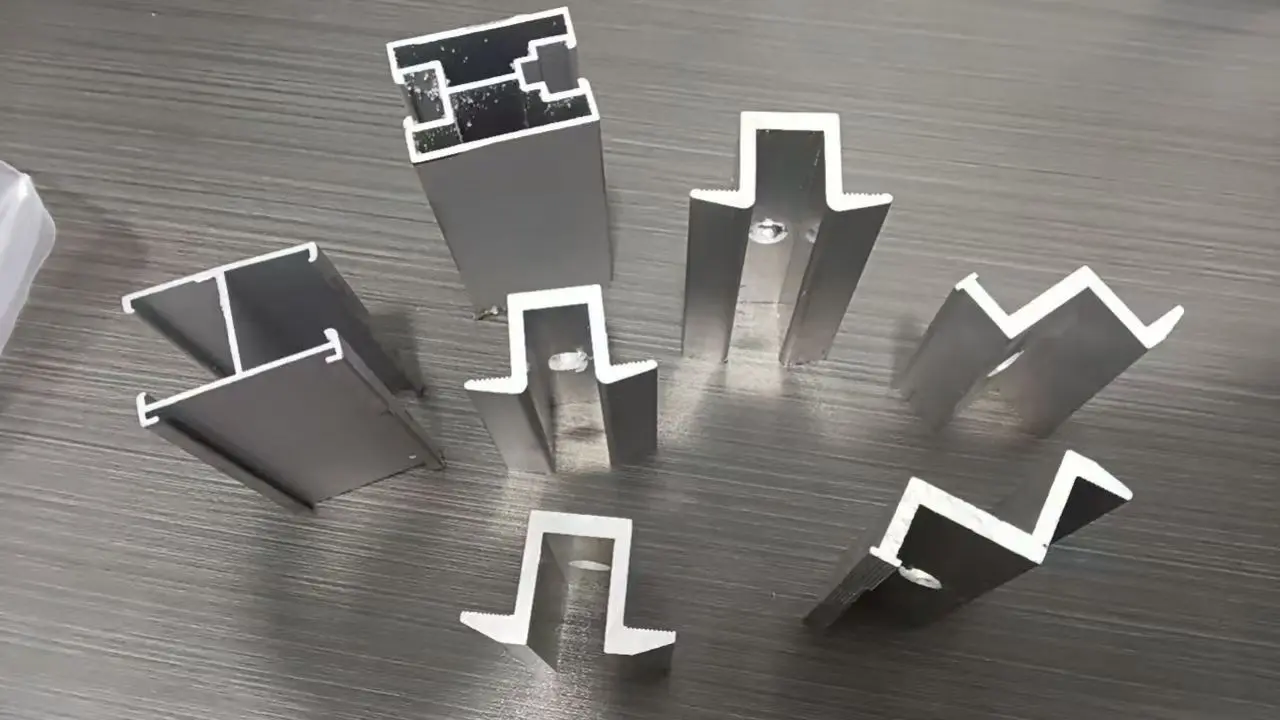

Inclusief standaard C-, H- en U-vormige profielen, lichtgewicht ongeribbelde profielen en op maat gemaakte niet-standaard vormen, waardoor compatibiliteit met zowel conventionele projecten als gespecialiseerde retrofit-toepassingen wordt gegarandeerd.
Ondersteunt snijden op vaste lengte, CNC-ponsen en aangepaste profielbewerking. We zijn niet beperkt tot standaard kant-en-klare producten en kunnen componenten vervaardigen om aan specifieke projecttekeningvereisten te voldoen.
Geleiderails, klemmen (midden-/eindklemmen), roestvrijstalen bevestigingsmiddelen en aardingscomponenten worden in eigen huis vervaardigd. Dit garandeert een hoge mate van compatibiliteit tussen profielen en accessoires, waardoor montagefouten ter plaatse worden geminimaliseerd.
Standaardspecificaties zijn op voorraad voor snelle levering; onze fabriek beschikt over een jaarlijkse capaciteit van 200.000 ton en kan bulkleveringen voor elektriciteitscentrales op GW-schaal verwerken.
Elimineert de noodzaak om gescheiden in te kopen bij aluminium- en staalfabrieken. Wij leveren het volledige assortiment rails en bijpassende accessoires, waardoor het gehele inkoopproces wordt gestroomlijnd.
| Parameteritem | Technische specificatie |
| Optionele basismaterialen | 6063-T5 aluminiumlegering / S350GD Zn-Al-Mg stalen strip / Q355 thermisch verzinkt staal |
| Oppervlaktebehandeling | Anodiseren / Zn-Al-Mg coating / Thermisch verzinken |
| Typen hoofdsecties | H-type, C-type, U-type, lichtgewicht, niet-versterkte, op maat gemaakte speciaal gevormde secties |
| Profielwanddikte | Aluminiumlegering: 1,2-2,0 mm; Staal: 1,0-1,5 mm (aanpasbaar) |
| Standaard leveringslengte | 4m, 6m; op maat gesneden op elke beschikbare lengte |
| Compatibele modules | Volledig assortiment monokristallijne, PERC, TOPCon PV-modules |
| Ondersteunende accessoires | Middenklemmen, eindklemmen, roestvrijstalen bevestigingsmiddelen, aardingscomponenten |
| Toepassingsscenario's | Gekleurde stalen pannendaken, betonnen daken, op de grond gemonteerde elektriciteitscentrales, PV-carports, gerenoveerde PV-projecten in speciale vorm |
| Toepasselijke normen | GB Chinese standaard, EN Europese standaard; materiaalcertificaten beschikbaar |
De materiaalkwaliteiten worden voor elke partij geleiderails gecontroleerd om ervoor te zorgen dat er geen gerecyclede of onzuivere materialen worden gebruikt;
Maattolerantiecontroles en steekproeven op de dikte van de geanodiseerde coating zorgen ervoor dat de oppervlaktebehandeling aan de normen voldoet;
3. Mechanische eigendomsrapporten voor profielen zijn op aanvraag verkrijgbaar;
4. Testrapporten van derden (bijv. TUV, SGS) kunnen worden verstrekt om te voldoen aan de vereisten voor buitenlandse projectbiedingen en douaneaangiften.
We helpen bij de modelselectie van geleiderails op basis van projectspecifieke wind- en sneeuwbelastingen, dakomstandigheden en lokaal klimaat; fysieke monsters kunnen worden verzonden voor verificatie van materiaal, doorsnede en oppervlakteafwerking; we bieden documentatie voor projectbiedingen, inclusief productspecificaties en testrapporten; voor buitenlandse klanten bieden wij aanbevelingen op maat van lokale normen.
Voor aangepaste bestellingen genereren we verwerkingstekeningen ter goedkeuring door de klant voordat de productie begint; tijdens de productie bieden we foto's of video's van grondstoffeninspectie, profielverwerking en steekproefcontroles van eindproducten, zodat klanten de voortgang kunnen volgen; zendingen bevatten een volledige paklijst en materiaalcertificering; wij bieden verschillende verpakkingsmogelijkheden, waaronder regendichte rekfolie om schade tijdens het transport te voorkomen; voor binnenlandse bestellingen regelen we een directe vrachtwagenlevering op de projectlocatie; voor exportorders helpen we met de volledige douanedocumentatie en ondersteunen we verschillende handelsvoorwaarden (bijvoorbeeld FOB).
Als er tijdens het transport schade (zoals deuken of vervormingen) optreedt, beoordelen we de situatie snel na ontvangst van verificatiefoto's en regelen we vervangende onderdelen of een onderling overeengekomen oplossing; wij bieden uitgebreide installatiehandleidingen, inclusief diagrammen en belangrijke installatietips; ons technische team biedt ondersteuning op afstand om eventuele problemen tijdens de installatie op te lossen.

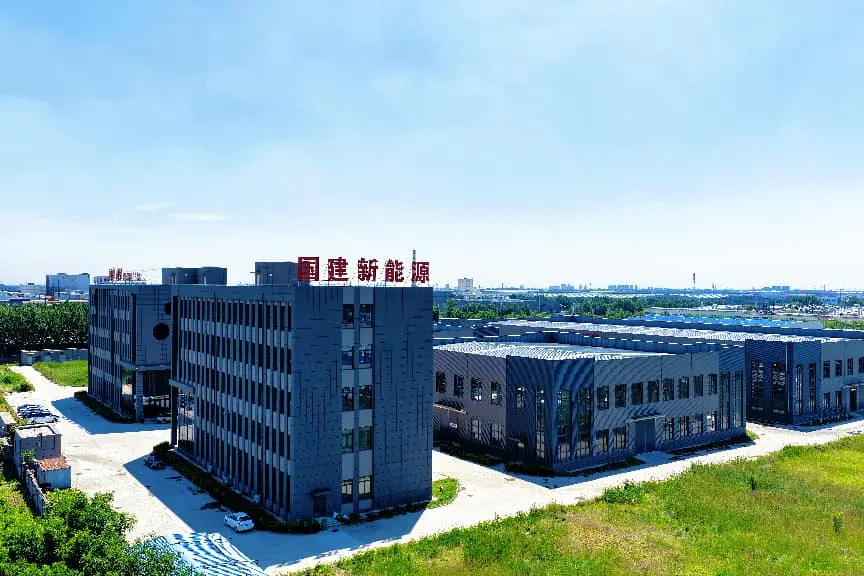

Onze fabriek is gevestigd op de industriële basis Daqiuzhuang in Jinghai, Tianjin, dicht bij de haven van Tianjin; dit maakt directe levering van vrachtwagens aan binnenlandse projectlocaties en gemakkelijke douane-inklaring en verzending voor exportorders mogelijk. We onderhouden langdurige, stabiele partnerschappen met aluminiumextrusiefabrieken, waardoor we een betrouwbare aanvoer van grondstoffen garanderen en garanderen dat materiaalkwaliteiten nooit worden vervangen. We implementeren uitgebreide kwaliteitscontrole gedurende het hele proces, waarbij we meerdere inspecties uitvoeren, vanaf de inname van grondstoffen tot de verzending van eindproducten. We produceren tegelijkertijd stalen rails (H-rails, rails met speciaal profiel en rails zonder ribben), waardoor klanten stalen montageaccessoires en rails van aluminiumlegering kunnen kopen in een one-stop-shop; dit vermindert de communicatiekosten die gepaard gaan met het beheren van meerdere leveranciers, en we verwerken bestellingen van elke omvang.
A: Accessoires zijn uitwisselbaar als de sleuven in de dwarsdoorsnede overeenkomen; Direct contact tussen staal en aluminium veroorzaakt echter elektrochemische corrosie, dus bij het mengen van materialen moeten isolerende pakkingen worden geïnstalleerd.
A: Profielen zijn bedekt met beschermfolie. De gehele partij wordt verpakt in regenvaste rekfolie en beveiligd met harde papieren randbeschermers; lange profielen zijn ook versterkt met houten frames om het risico op krassen tijdens het transport te minimaliseren.
A: Nee, het varieert. Zink-aluminium-magnesium en thermisch verzinkte stalen rails worden geleverd met een anti-corrosiegarantie van 25 jaar, terwijl rails van geanodiseerde aluminiumlegering een anti-corrosiegarantie van 20 jaar hebben; Bevestig de specifieke garantievoorwaarden voordat u een bestelling plaatst.
A: Geleiderails kunnen worden aangepast met specifieke doorsneden, afhankelijk van minimale bestelhoeveelheden (MOQ) voor het maken van extrusiematrijzen; Eenvoudige aanpassingen zoals lengteaanpassingen of ponsen vereisen echter geen nieuwe mallen en hebben lagere MOQ-vereisten.
A: Standaard gleufprofielen gecombineerd met compatibele klemmen zullen niet wegglijden; u moet de dikte van het onderdeel opgeven, zodat we de juiste klem kunnen matchen. Het mixen van accessoires van verschillende merken wordt afgeraden.
A: Bewaar ze in een droge, goed geventileerde ruimte en vermijd blootstelling aan regen of stilstaand water. Profielen moeten van de grond worden getild (stapel ze niet direct op vuil of modder) en de beschermfolie mag niet voortijdig worden verwijderd.
