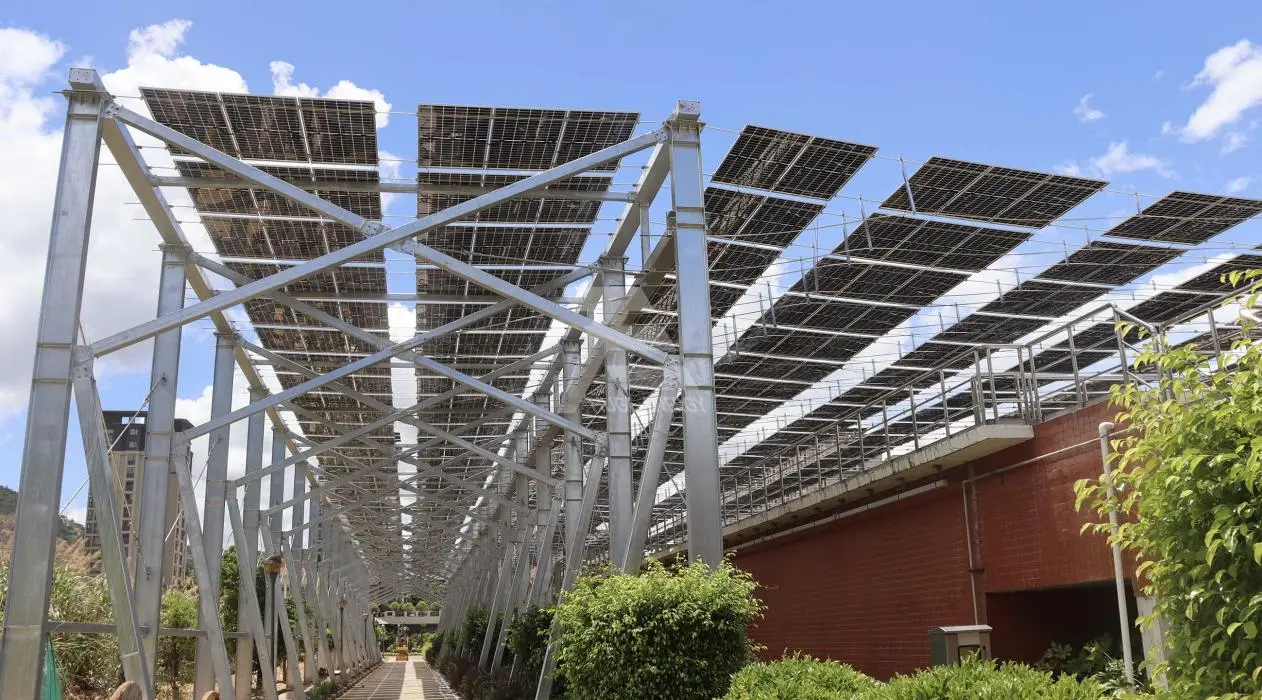

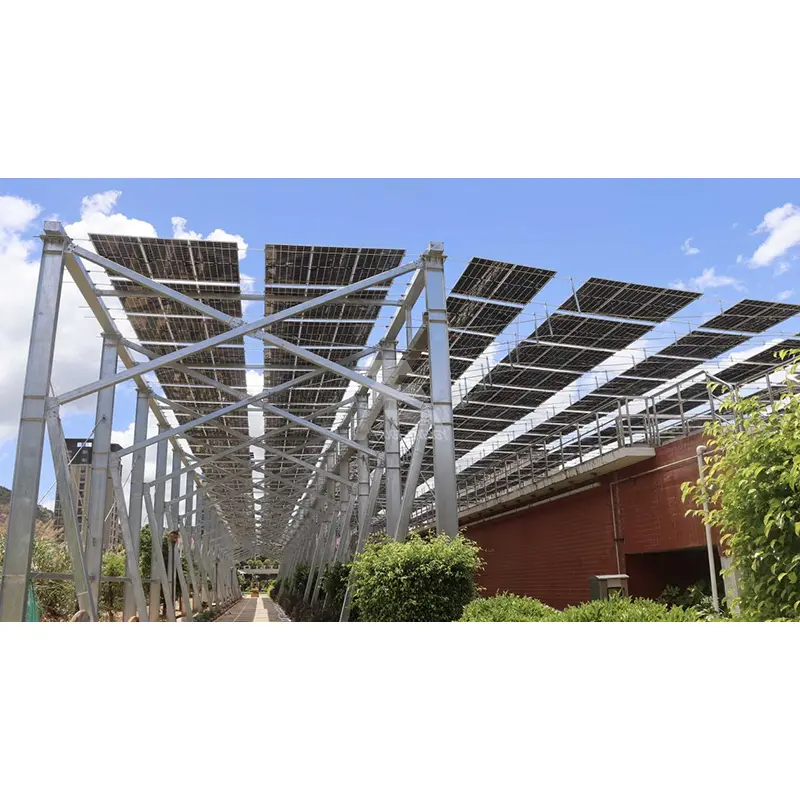

Aarde-zonne-montagesysteem met dubbele palen

Guojian biedt u het Ground Dual-Post Solar Mounting System aan, dat in grote hoeveelheden rechtstreeks vanuit de fabriek wordt geleverd. Het wordt geleverd met een verpakking van exportkwaliteit, volledige technische documentatie en certificeringsmaterialen, en biedt een economische en efficiënte installatieoplossing met vaste kanteling voor zowel binnenlandse als internationale fotovoltaïsche projecten op de grond.

Belangrijkste technische specificaties

1. Hoofdmateriaal: Q235B/Q355 koolstofstaal met hoge weerstand; Opties voor oppervlaktebehandeling zijn onder meer thermisch verzinken of een coating van een zink-aluminium-magnesiumlegering voor corrosiebestendigheid.

2. Normen voor corrosiebestendigheid: thermisch verzinkte laagdikte ≥65 μm; Zink-aluminium-magnesiumcoating heeft zelfherstellende corrosiewerende eigenschappen, geschikt voor omgevingen met hoge luchtvochtigheid en zoutnevel aan de kust.

3. Compatibele modules: Compatibel met reguliere PV-modules uit de 182/210-serie; ondersteunt zowel landschaps- als portretarrayconfiguraties.

4. Kantelhoek installatie: aanpasbaar tussen 5° en 60°; optimale hoek bepaald op basis van de lokale breedtegraad en de verwachte energieopwekking.

5. Ontwerpnormen voor belasting: standaard basiswinddruk van 0,3–0,75 kN/m²; sneeuwbelasting tot 1,8 kN/m²; gespecialiseerde verstevigingsoplossingen beschikbaar voor gebieden met veel wind en zware sneeuwval.

6. Bodemvrijheid: Aanpasbaar van 0,6 m tot 2,8 m om doorgang en mechanische werkzaamheden onder de panelen mogelijk te maken.

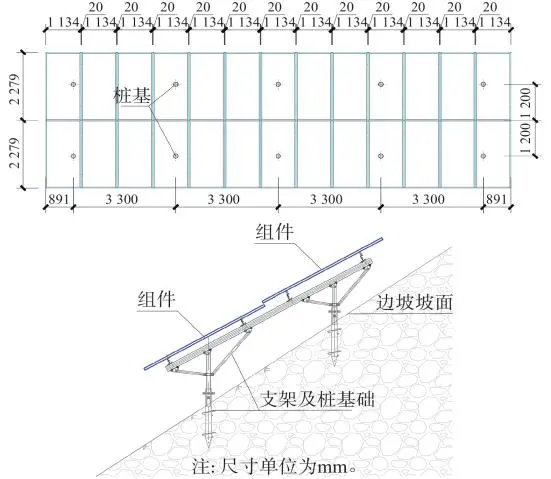

7. Funderingstypen: schroefpalen, onafhankelijke betonnen funderingen of ter plaatse gestorte palen; geschikt voor verschillende bodemomstandigheden, waaronder zandgrond, klei en rotsen.

8. Bevestigingsmiddelen: thermisch verzinkte bouten met hoge sterkte en standaard anti-losmaakringen; ontworpen om veilig te blijven tijdens langdurig gebruik buitenshuis.

9. Ontwerplevensduur: 25 jaar, passend bij de levenscyclus van de PV-modules.

Producttoepassingen

✅ Grootschalige, gecentraliseerde, op de grond gemonteerde PV-energiecentrales met netpariteit

✅ Gedistribueerde PV-projecten op dorpsniveau en PV-projecten voor plattelandsrevitalisering

✅ PV-bases in Gobi-woestijnen, woestenij of zacht glooiende heuvels

✅ Agri-PV (agrivoltaïsche) projecten (opruiming voorzien onder panelen voor landbouwmachines)

✅ Grootschalige overzeese op de grond gemonteerde PV-boerderijen en EPC-projecten

✅ Vlak terrein met stabiele bodem- en watercondities geschikt voor paalfunderingsbouw

Installatie-opmerkingen

1. Voer voorafgaand aan de bouw een geologisch onderzoek uit en selecteer het funderingstype op basis van het geologische rapport; doorgaan met de bouw zonder onderzoek is ten strengste verboden. 2. Zorg ervoor dat alle staanders verticaal blijven en dat de assen van de array uitgelijnd zijn; de kantelhoek van de montage moet strikt voldoen aan de ontwerptekeningen; hoekwijzigingen ter plaatse zijn verboden.

3. Gebruik voor de montage uitsluitend standaardonderdelen van de originele fabrikant; het ongeoorloofd lassen, snijden, boren of buigen van hoofdprofielen ter plaatse – wat de corrosiewerende coating of de structurele integriteit in gevaar zou kunnen brengen – is ten strengste verboden.

4. Breng na voltooiing van de installatie van het montagesysteem een ​​uniforme aardverbinding tot stand om naleving van de bliksembeveiligingsnormen voor fotovoltaïsche energiecentrales te garanderen.

O&M-richtlijnen na installatie

1. Voer jaarlijks uitgebreide inspecties uit na overstromingsseizoenen, hevige sneeuwval of tyfoons, waarbij de nadruk ligt op de boutdichtheid, rechtopstaande zetting en schade aan corrosiewerende coatings.

2. Repareer eventuele plaatselijke schade aan de coating onmiddellijk met behulp van speciale corrosiewerende materialen om de verspreiding van roest te voorkomen.

3. Hang geen apparatuur op en stapel geen zware voorwerpen op de montagebalken of staanders; belastingen mogen de oorspronkelijke ontwerpspecificaties niet overschrijden.

4. Gebruik bij het vervangen van beschadigde onderdelen alleen originele onderdelen van de fabrikant met dezelfde specificaties; het gebruik van niet-standaardprofielen is verboden.

Op maat gemaakte geïntegreerde oplossingen

1. Voorlopige technische diensten

Na ontvangst van topografische kaarten en meteorologische gegevens voeren professionele constructeurs modellering en verificatie uit, genereren plannen voor lay-out en kantelhoekoptimalisatie en maken kostenefficiëntievergelijkingen.

2. Aangepast structureel ontwerp

Pas de hoogte, overspanning en funderingstype van de staander aan op basis van wind- en sneeuwbelasting, geologische omstandigheden en planning van landgebruik.

3. Productie en levering

Eigen productie en modulaire prefabricage; productie en levering gepland in batches volgens de vraag; gestandaardiseerde containerverpakkingen die geschikt zijn voor export over de oceaan om transportschade te minimaliseren.

4. Ondersteuning van projectlevering

Bij de verzending certificaten van overeenstemming voor het Ground Dual-Post Solar Mounting System, materiaalrapporten, tekeningen en belastingberekeningsrapporten verstrekken; zorg voor technisch personeel dat installatievragen ter plaatse beantwoordt. Gezaghebbende kwalificaties en certificeringen

✅ ISO 9001 Kwaliteitsmanagementsysteem-certificering; gestandaardiseerde controle over het gehele productieproces met volledige traceerbaarheid

✅ CMA externe mechanische prestatietestrapporten

✅ CNAS-geaccrediteerde laboratoriumrapporten over materiaaleigenschappen en corrosie-/weerbestendigheid

✅ Mogelijkheid om EN 1090 technische documentatie te verstrekken die voldoet aan de EU-normen voor Europese projecten

✅ Uitgebreide materiaalspecificaties en testrapporten voor zoutsproeicorrosie om te voldoen aan auditvereisten voor overzeese projecten in Zuidoost-Azië, het Midden-Oosten en Latijns-Amerika
