Boogvormige verstelbare montagebeugel voor zonne-energie

Deze leverancier van boogvormige verstelbare montagebeugels voor zonne-energie maakt gebruik van een geïntegreerd, naadloos vormproces, nauwkeurig CNC-ponsen en volledig gemechaniseerd walsen. Laswerk op locatie wordt geëlimineerd ten gunste van modulaire montage met bouten, waardoor afwijkingen in de vlakheid van de installatie binnen 2 mm blijven. Dit voorkomt effectief constructieproblemen zoals microscheurtjes in modules en structurele vervorming, terwijl de bouwschema's aanzienlijk worden verkort en de kosten worden verlaagd. Vergeleken met traditionele montagebeugels zijn deze hoogwaardige verstelbare PV-beugels in boogstijl lichtgewicht, zeer corrosiebestendig, veelzijdig, gemakkelijk te transporteren en efficiënt te installeren. De gehele productlijn is ISO9001 gecertificeerd en ondergaat 100% fabriekscontrole om een ​​stabiele, controleerbare kwaliteit te garanderen.

Belangrijkste verkoopargumenten en concurrentievoordelen

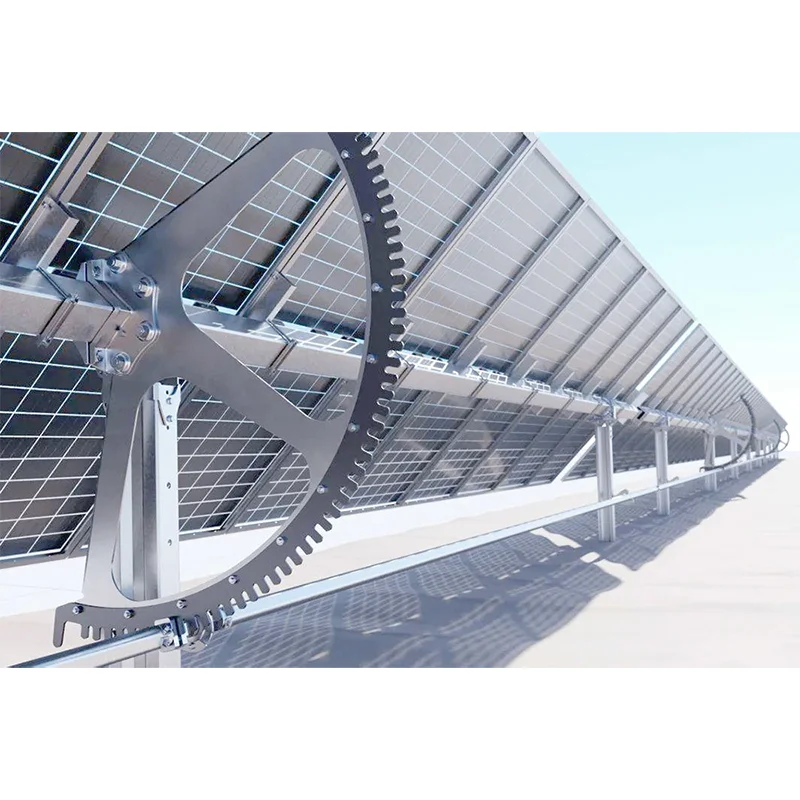

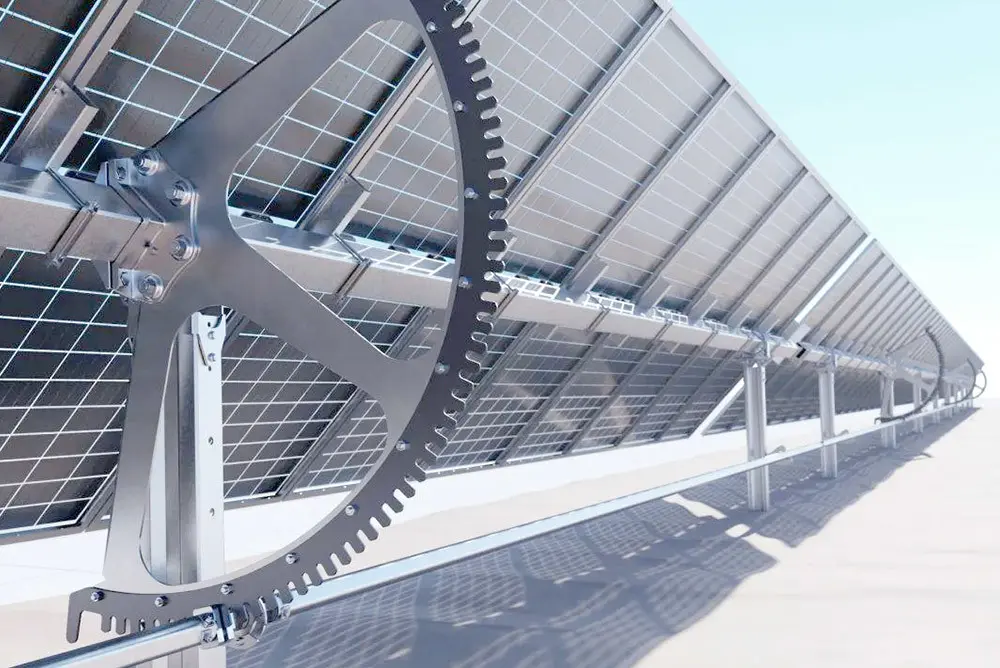

1. Innovatieve aanpassingsstructuur met hoge kantelbaarheid: Beschikt over een boogvormig scharnierend aanpassingsmechanisme dat een continue, vrije kantelaanpassing tussen 5° en 60° mogelijk maakt, waardoor het zich flexibel aanpast aan de zonneomstandigheden op verschillende breedtegraden.

2. Aanzienlijke winst op het gebied van energieopwekking: standaard handmatig verstelbare modellen verhogen de output met 8%–12%; optionele slimme trackingmodellen kunnen de opwekking met wel 30% verhogen.

3. Zeer sterk, corrosiebestendig basismateriaal, geschikt voor zware omstandigheden

Hoofdstaalstructuur: maakt gebruik van hoogwaardig Q235- en Q550-staal;

Anticorrosiecoating: zink-aluminium-magnesiumcoating met een dichtheid van 120 g/m²;

Corrosiebestendigheid: geslaagd voor de zoutsproeitest van 5.000 uur;

Wind- en belastingsweerstand: weerstaat wind op schaal 13 van Beaufort; draagvermogen van 200kg/m²;

Toepasbare scenario's: Geschikt voor verschillende zware buitenomstandigheden, waaronder kustgebieden met een hoog zoutgehalte, vochtige berggebieden en wadplaten.

4. Geavanceerde productie en hoge installatieprecisie: Maakt gebruik van een naadloos, geïntegreerd CNC-pons- en vormproces met een modulair, vastgebout assemblageontwerp, waardoor lassen ter plaatse niet meer nodig is. De vlakheidsafwijking van de installatie wordt binnen 2 mm beperkt, waardoor problemen zoals microscheurtjes in PV-modules en structurele vervorming effectief worden voorkomen.

5. Flexibele aanschaf, transport en aanpassing: Beschikt over een lichtgewicht algehele structuur die transport over lange afstanden en stapelen op locatie vergemakkelijkt. Ondersteunt zowel gestandaardiseerde bulkinkoop als niet-standaard maatwerk op basis van specifieke projectvereisten.

6. Verlengde garantie en duurzame structuur: wordt geleverd met 20 jaar garantie; de hoofdstructuur biedt stabiliteit op lange termijn en een langere levensduur.

Productmodel en kerntechnische parameters

1. Basismateriaal en anticorrosiebehandeling: Het hoofdgedeelte is gemaakt van Q235/Q550 zeer sterk constructiestaal, voorzien van een 120 g/m² zink-aluminium-magnesium anticorrosiecoating. Het heeft een neutrale zoutsproeitest van 5.000 uur doorstaan, waardoor het bestand is tegen roest en veroudering bij langdurig gebruik buitenshuis.

2. Precisievormproces: maakt gebruik van een naadloos, geïntegreerd precisiewals- en CNC-ponsproces, waardoor een nauwkeurige dimensionele positionering en robuuste structurele stabiliteit wordt gegarandeerd.

3. Hoekverstelmechanisme: Uitgerust met een boogvormig scharnierend verstelmechanisme met een verstelbereik van 5°–60°; het mechanisme werkt soepel en is bestand tegen vastlopen of vervorming bij langdurig gebruik.

4. Draagvermogen en windweerstand: Gespecificeerd voor windweerstand tot schaal 13 van Beaufort, met een maximaal draagvermogen van 200 kg/m², wat betrouwbare prestaties garandeert onder zware buitenomstandigheden.

5. Voordelen van installatie en constructie: Beschikt over een modulair ontwerp met volledig vastgeschroefde montage, waardoor lassen ter plaatse niet meer nodig is, en de vlakheid van de installatie blijft binnen een tolerantie van 2 mm.

6. Modulecompatibiliteit: ondersteunt verschillende configuraties, waaronder array-indelingen met één module en meerdere rijen; compatibel met reguliere monokristallijne en bifaciale PV-modules op de markt.

7. Aanpassingsmogelijkheden: De specificaties voor de rekbreedte en -spanwijdte kunnen worden geoptimaliseerd en aangepast om aan specifieke vereisten te voldoen en tegemoet te komen aan diverse locatieomstandigheden.

Breed scala aan toepassingen en praktijkvoorbeelden van projecten

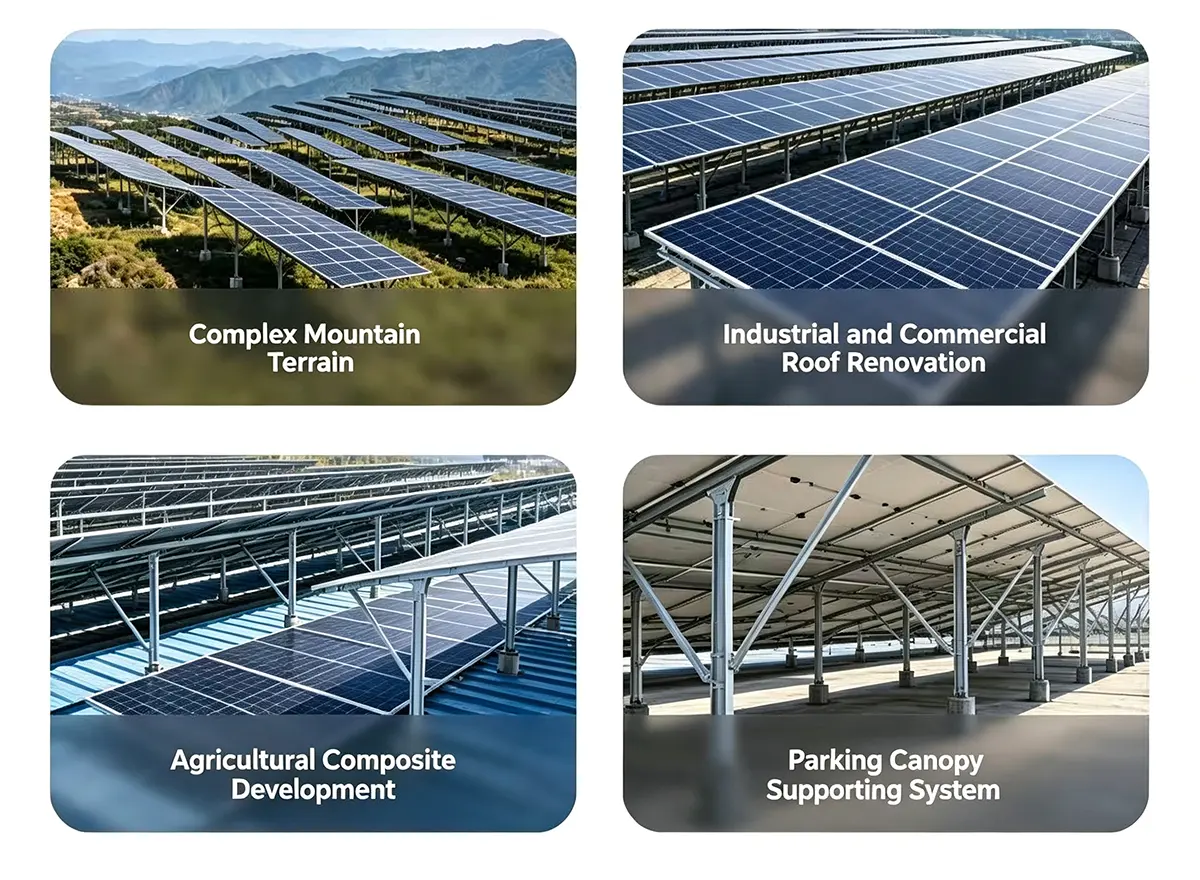

1. Omvat diverse PV-projectscenario's: Geschikt voor een breed scala aan projecten, waaronder C&I (commerciële en industriële) kleurstalen pannendaken, gedistribueerde PV op pannendaken, op de grond gemonteerde PV-installaties op bergachtig terrein, visserij-PV en agrivoltaïsche systemen, PV-carports en energiebesparende PV-retrofits voor oudere woongemeenschappen.

2. Aanpasbaar aan complexe buitenomgevingen: Geschikt voor installatie in verschillende topografieën en omgevingen, inclusief open vlaktes, golvend bergachtig terrein, wadplaten en kustgebieden die gevoelig zijn voor hoge luchtvochtigheid en tyfoons.

3. Uitgebreide projectervaring (binnenlands en internationaal): Met succes meer dan honderd benchmarkprojecten geïmplementeerd, waaronder windbestendige energiecentrales aan de kust, agrivoltaïsche systemen op het platteland, PV op daken van industrieparken en grootschalige PV-carports, waarbij producten ook worden geëxporteerd naar meerdere landen in Zuidoost- en Zuid-Azië.

4. Uitgebreide visuele ondersteuning in de echte wereld: voor alle samenwerkingsprojecten bieden we actuele foto's en video's over de fabrieksproductie, het laden en verzenden, en voltooide bouwplaatsen.

5. One-stop-service op maat: we bieden module-indelingsplannen op basis van de topografie van de locatie en de lichtomstandigheden, en bieden uitgebreide geïntegreerde oplossingen die de montagestructuur omvatten.

Precisievakmanschap · Solide kwaliteitsborging

1. Gestandaardiseerd kwaliteitscontrolesysteem en gezaghebbende testreferenties: De productie voldoet aan de ISO9001-kwaliteitsmanagementnormen; we beschikken over uitgebreide testrapporten van derden over anticorrosieve eigenschappen en mechanisch draagvermogen.

2. End-to-end gesloten kwaliteitscontrole: we hebben een complete kwaliteitscontroleketen opgezet die de inname van grondstoffen, stempelen en vormen, coatinginspectie en bemonstering van eindproducten omvat.

3. Gefaseerde inspectienormen op meerdere niveaus

Inname van grondstoffen: spectroscopische analyse van staalmateriaal;

Halffabricaatfase: Verificatie van ponsprecisie en vormafmetingen;

Eindproductfase: gestandaardiseerde zoutsproeisimulatietests en dragende druktests.

4. Strenge eisen voor inspectie bij het verlaten van de fabriek: We implementeren een 100% inspectiebeleid voor alle producten voordat ze de fabriek verlaten, waardoor wordt voorkomen dat defecte artikelen bij de bron op de markt komen.

Geautomatiseerde productie en beheer van batchtraceerbaarheid: Uitgerust met eigen geautomatiseerde productielijnen die gebruik maken van nauwkeurig mechanisch rollen; monsters van elke batch worden gearchiveerd om de volledige traceerbaarheid van de batch te garanderen.

Professioneel, onafhankelijk testlaboratorium: Een onafhankelijk laboratorium ter plaatse voert routinematige weerbestendigheids- en verouderingssimulatietests uit om continu de duurzaamheid van het product buitenshuis te verifiëren.

Volledige en verifieerbare testdocumentatie: Elektronische en papieren kopieën van alle kwalificatiecertificaten en testrapporten zijn op aanvraag verkrijgbaar.

Directe fabrikant met bewezen capaciteiten – kernconcurrentievoordelen

De meeste standaard verstelbare montagebeugels op de markt maken gebruik van eenvoudige scharnierconstructies, waardoor ze zeer gevoelig zijn voor vastlopen, roesten en falen van de afstelbegrenzers tijdens langdurig gebruik buitenshuis. Onze beugel in boogstijl is daarentegen voorzien van een verbeterde, verdikte boogvormige scharnierstructuur die zorgt voor een gelijkmatige verdeling van de belasting, waardoor vervorming of vastlopen tijdens jarenlang gebruik buitenshuis wordt voorkomen. Terwijl de meeste concurrerende producten alleen aanpassingen met vaste stappen bieden, maakt ons product een traploze, continue aanpassing tussen 5° en 60° mogelijk, waardoor de blootstelling aan de zon wordt gemaximaliseerd en de opbrengsten van de energieopwekking worden verhoogd.

One-Stop-oplossingen en uitgebreide technische servicegarantie

1. Toegewijde één-op-één technische pre-salesondersteuning: Professionele pre-salesingenieurs zorgen voor toegewijde projectopvolging, waarbij gratis voorlopige plannen worden gemaakt voor montagestructuurindelingen en kantelhoekselectie op basis van de werkelijke omstandigheden ter plaatse.

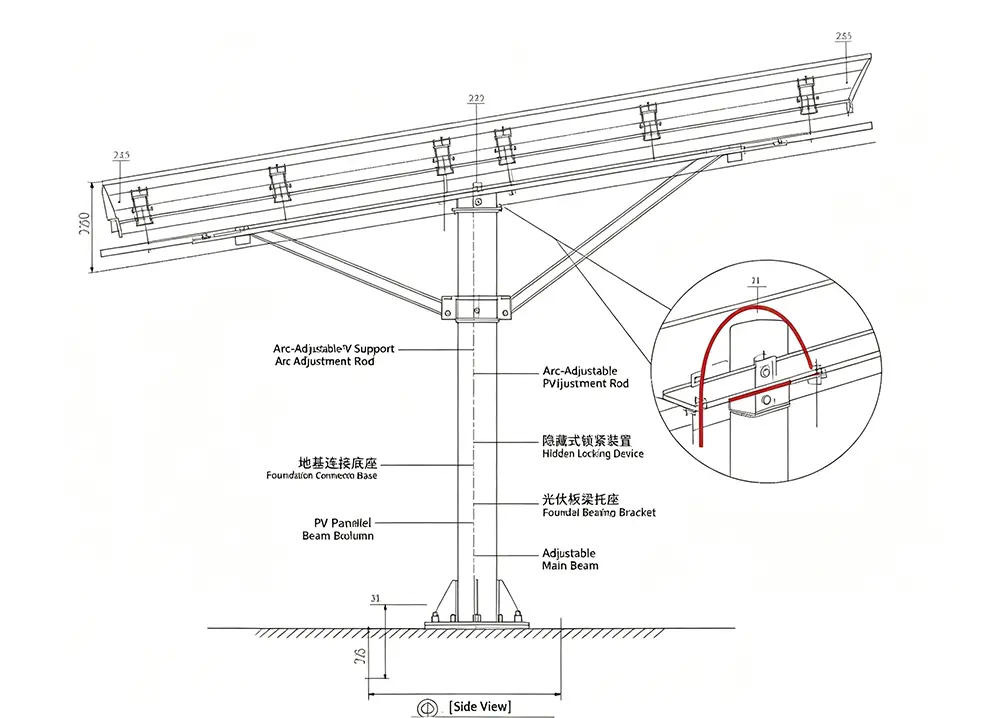

2. Volledige technische documentatie Levering: CAD-constructietekeningen en technische gegevens met betrekking tot mechanische belastingberekeningen worden verstrekt bij het plaatsen van de bestelling; zowel papieren als digitale installatiehandleidingen zijn bij de verzending inbegrepen.

3. Installatiebegeleiding in meerdere formaten: Online installatiebegeleiding op afstand is beschikbaar na verzending, ondersteund door geïllustreerde handleidingen en gestandaardiseerde instructievideo's; voor grootschalige of complexe projecten kan technisch personeel realtime online hulp bieden bij het oplossen van installatieproblemen.

4. Uitgebreide garantie op lange termijn: Een garantie van 20 jaar dekt het gehele apparaat. Wij bieden complete oplossingen, inclusief reparaties en vervanging van onderdelen, voor structurele kwaliteitsproblemen veroorzaakt door niet-menselijke factoren tijdens de garantieperiode.

5. Efficiënt after-sales responsmechanisme: ons after-salesteam is 16 uur per dag, 7 dagen per week aanwezig. Wij geven binnen 2 uur feedback op routinevragen en leveren binnen 24 uur uitgebreide oplossingen voor complexe technische problemen.

6. Levenslange gratis technische ondersteuning voor klanten: Wij bieden voortdurende technische diensten aan onze partners, inclusief gratis end-to-end advies voor nieuwe projectplannen.

Veelgestelde vragen

Wat zijn de belangrijkste overwegingen tijdens de installatie, het gebruik en het onderhoud van PV-montagesystemen?

Er zijn drie kernpunten waarmee rekening moet worden gehouden: Ten eerste, funderingsconstructie – hierbij moet rekening worden gehouden met terrein- en belastingsberekeningen; zorg voor de stabiliteit van de paalfundering in bergachtige gebieden en implementeer voor kustgebieden een robuuste golfbestendige verankering. Ten tweede vereisen kantelhoeken en vergrendelingsmechanismen - verstelbare of volgbevestigingen mechanische vergrendeling na aanpassing, en aanpassingen zijn ten strengste verboden tijdens harde wind (snelheden van meer dan 20-25 m / s) of zware sneeuwval. Ten derde, routineonderhoud: controleer regelmatig op roest, ankerspanning (cruciaal voor flexibele montagesystemen) en moduleklemmen om microscheurtjes in de module of structurele instabiliteit te voorkomen.

Hoeveel neemt de stroomopwekking toe met verstelbare PV-montages vergeleken met vaste montages, en is de investering de moeite waard?

Vergeleken met vaste steunen kunnen handmatig of elektrisch verstelbare steunen (met seizoensgebonden kantelaanpassingen) de energieopwekking met 5% tot 10% verhogen in gebieden op middelhoge tot hoge breedtegraden; tracking-mounts met één as kunnen de output met 15%-20% verhogen, en tracking-mounts met twee assen met 25%-30%. Of de investering de moeite waard is, hangt af van de projectschaal: kleinschalige residentiële projecten moeten prioriteit geven aan vaste montages (vanwege de lagere kosten), terwijl voor middelgrote tot grote op de grond gemonteerde installaties de keuze afhangt van de lokale zonneschijnduur en elektriciteitstarieven. Tracking of verstelbare montages bieden doorgaans binnen 3 tot 5 jaar een rendement op de investering.

Hoe moeten PV-montagematerialen worden geselecteerd en welke factoren zijn van belang in verschillende omgevingen?

Gangbare materialen zijn onder meer koolstofstaal (thermisch verzinkt), aluminiumlegeringen, roestvrij staal en polymeermaterialen (koolstofvezel/aramide). Koolstofstaal heeft de voorkeur voor standaardprojecten op het land vanwege de kosteneffectiviteit en corrosieweerstand. Voor kust-, zoutnevel- of "visserij-PV-complementaire" omgevingen wordt de voorkeur gegeven aan een aluminiumlegering of roestvrij staal om de corrosieweerstand te verbeteren. Polymeermaterialen zijn geschikt voor locaties op grote hoogte of scenario's die lichtgewicht constructies vereisen; hoewel de kosten hoger zijn, bieden ze aanzienlijke voordelen in termen van gewichtsvermindering.

Wat zijn de belangrijkste soorten PV-montagesystemen en voor welke scenario’s is elk type geschikt?

PV-montagesystemen worden hoofdzakelijk onderverdeeld in vier typen: vaste steunen, verstelbare steunen (handmatig/elektrisch), flexibele steunen en trackingsteunen (enkele as/dubbele as). Vaste steunen zijn geschikt voor kleinschalige grond- of dakprojecten met beperkte budgetten en vlak terrein. Verstelbare steunen zijn ideaal voor regio's met een gemiddelde tot hoge breedtegraad, omdat de kantelhoeken per seizoen kunnen worden aangepast om de energieopwekking te stimuleren. Flexibele steunen zijn geschikt voor complexe terreinen, zoals bergachtige gebieden of 'visserij-zonne-hybride' projecten, en toepassingen met grote overspanningen. Volgsteunen zijn het beste voor grootschalige op de grond gemonteerde planten in woestijnen of vlaktes met veel zonlicht; Hoewel ze de hoogste efficiëntie op het gebied van energieopwekking bieden, brengen ze ook hogere kosten en onderhoudsvereisten met zich mee.

Gestandaardiseerde verpakking en efficiënte logistieke levering

1. Gestandaardiseerd modulair verpakkingsontwerp: de boogvormige, verstelbare montagebeugels voor zonne-energie worden gedemonteerd in modules en verpakt volgens de normen. Lange profielen zijn vastgezet met verdikte geweven zakken en versterkt met staalband; kleine accessoires, zoals bouten, connectoren en scharnieren, worden gesorteerd en verpakt in aparte waterdichte geweven zakken met duidelijke labels om verlies of vermenging te voorkomen.

2. Dubbellaagse regenbescherming geschikt voor transport over lange afstanden: De gehele zending is voorzien van regenbestendige bescherming, bestand tegen lange afstanden over zee of over land en is bestand tegen slijtage tijdens het laden/lossen, evenals tegen schade door regen en vochtigheid.

3. Compatibel met meerdere transportmodi: goederen kunnen rechtstreeks per vrachtwagen naar de projectlocatie worden verzonden of in containers worden verpakt om aan de buitenlandse exportvereisten te voldoen.

4. Rechtstreekse verzending vanuit onze eigen fabriek met flexibele, controleerbare levertijden: Verzendingen zijn rechtstreeks afkomstig van onze productiefaciliteit in Tianjin; artikelen met standaardspecificaties zijn uit voorraad leverbaar...

5. Volledig zichtbaar verzendproces voor eenvoudige verificatie: voor elke zending bieden we realtime foto's van het laadproces en een gedetailleerd vrachtmanifest. De artikelen worden stuk voor stuk geteld en geverifieerd voordat ze worden geladen, en de documentatie/afbeeldingen worden met de klant gedeeld om een ​​eenvoudige controle bij ontvangst te vergemakkelijken.
