Zonne-dakhaak

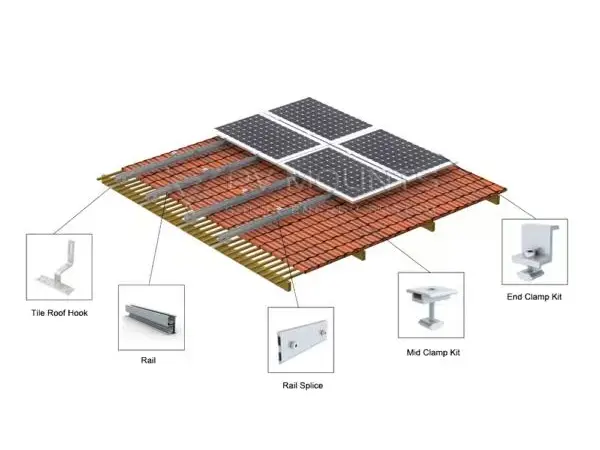

De door de Guojian-fabrikant geleverde zonne-dakhaak kan worden geïnstalleerd zonder de waterdichte laag te doordringen, waardoor het risico op daklekkage bij de bron wordt vermeden. Gecombineerd met onze speciale C-vormige groefgeleiderails zorgt het systeem voor een lichtgewicht en veilige en betrouwbare installatie. Met onze eigen productielijn voor het stempelen van dakaccessoires en volledige "drie systeem"-certificeringen, hebben we uitgebreide ervaring met gedistribueerde fotovoltaïsche velden op daken en leveren we diensten voor industriële en residentiële projecten in het hele land.

Belangrijkste zorgen van klanten

1. Zal dit daklekken veroorzaken?

Guojian-haken worden standaard geleverd met verdikte waterdichte EPDM-pads. De bevestigingspunten sluiten aan op de structurele daklaag en brengen de belasting over op de onderliggende gordingen of houten balken; de tegels dienen alleen als bedekking en dragen geen gewicht, waardoor het risico op lekkage via doorvoergaten wordt geëlimineerd. Veldtesten in regenachtige kustgebieden en zuidelijke regio's met langdurige regenseizoenen (pruimenregen) hebben de afgelopen vijf jaar geen lekkage aangetoond.

2. Is het compatibel met verschillende tegeltypes?

We bieden meerdere productseries: verstelbare tegelhaken passen op verschillende gebogen kleipannen, terwijl gekleurde stalen klemmen geschikt zijn voor trapeziumvormige of gegolfde stalen daken. Er kunnen aangepaste mallen worden gemaakt op basis van specifieke tegeltypen en dakhellingen, waardoor slijpen of snijden ter plaatse niet meer nodig is.

3. Zal het roesten in zeer corrosieve omgevingen zoals kust- of industriële gebieden?

Standaard gegalvaniseerde haken die in het binnenland worden gebruikt, hebben de neiging binnen 3 tot 5 jaar te roesten en te breken. Wij bieden roestvrij staal 304 voor standaarddaken en roestvrij staal 316 specifiek voor industriële gebieden aan zee of zout-alkali. Onze zink-aluminium-magnesium-koolstofstaaloptie biedt superieure prijs-kwaliteitverhouding, is voorzien van een zelfherstellende coating op de snijranden en heeft de zoutsproeitest van 1000 uur doorstaan ​​zonder roestvlekken te vertonen.

4. Voldoet het aan de normen voor tyfoon- en sneeuwbelastingbestendigheid?

Het haaklichaam is gemaakt van verdikt (2,0–3,0 mm) plaatstaal en gevormd door middel van geïntegreerd stempelen, waardoor zwakke punten veroorzaakt door verbindingen worden geëlimineerd. Het heeft mechanische tests doorstaan ​​voor een winddruk van 60 m/s en een sneeuwbelasting van 1.000 N/m². Grootschalige installaties in de door tyfoons gevoelige zuidoostelijke kustgebieden en besneeuwde industriële faciliteiten in het noorden hebben geen gevallen van loslating of vervorming laten zien.

Toepassingsgebieden

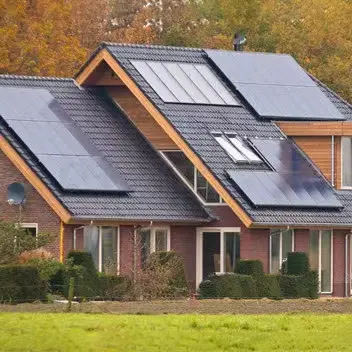

1. Residentiële PV op het dak

Geschikt voor zelfgebouwde landelijke huizen en villa's met glazen of cementpannendaken, maar ook voor kleinschalige (3–10 kW) residentiële PV-systemen. De Solar Roof Hook voegt geen overmatige belasting toe aan het dak en bij de installatie blijft het oorspronkelijke uiterlijk van de dakpannen behouden, waardoor ze ideaal zijn voor PV-retrofitprojecten in het hele dorp.

2. Industriële en commerciële stalen daken met kleurcoating

Gedistribueerde PV-oplossingen voor trapeziumvormige en gegolfde stalen daken van fabrieken, logistieke magazijnen en industrieparken. Tot de opties behoren penetrerende haken en niet-penetrerende klemmen, ontworpen om de integriteit van de oorspronkelijke dakwaterdichtheidsgarantie te behouden; geschikt voor grootschalige elektriciteitscentrales op het dak, variërend van honderden kilowatt tot enkele megawatt.

3. Gespecialiseerde scenario's voor composietdaken

PV-integratie voor gebouwen in natuurgebieden met tegels in antieke stijl, ombouw van platte naar schuine betonnen daken en serres. Op maat gemaakte, ultradunne haken met laag profiel worden gebruikt om de oorspronkelijke esthetiek van het gebouw te behouden.

Casestudies van projecten uit de echte wereld

1. Dorpsbreed residentieel PV-project in Lianzhu New Village, Heshan, Guangdong (1,07 MW)

Verstelbare roestvrijstalen dakhaken van Guojian werden gebruikt op alle geglazuurde daken van woningen, speciaal aangepast voor de gebogen kleipannen die typisch zijn voor de Lingnan-regio. Tijdens de installatie is er geen tegelbreuk opgetreden en na drie jaar gebruik zijn er geen meldingen van lekkages of corrosie gebleken; Het project is gepromoot als een demonstratie op provinciaal niveau van PV-geïntegreerde architectuur.

2. 1,2 MW kleurgecoate stalen dak-PV op een groot logistiek park in Jiangsu

Op maat gemaakte dakhaken met verlengde hoogte werden gebruikt voor gebogen stalen fabrieksdaken om puntlasten te verdelen; het ontwerp heeft de lokale tyfoonbelastingverificatie doorstaan. Het systeem genereert jaarlijks gemiddeld 1,3 miljoen kWh, waarbij de waterdichtheid van het dak intact en lekvrij blijft.

3. Bulkexportproject voor PV op residentiële daken in Vietnam

Op maat gemaakte zonne-dakhaak ontworpen voor platte pannendaken in Zuidoost-Azië, geëxporteerd samen met complete montageprofielsets. Het project beslaat meer dan duizend woondaken en is aangepast aan het lokale klimaat met hoge temperaturen en veel regen.

Voorzorgsmaatregelen voor installatie en gebruik

1. Vereisten voor bevestigingspunten

De haakbasis moet worden verankerd aan dakgordingen (hout of staal) of betonnen balken. Het uitsluitend verankeren aan tegels of de waterdichte laag van het oppervlak is verboden om te voorkomen dat tegels barsten of loskomen als gevolg van langdurige belasting.

2. Waterdichtingsspecificaties

Verwijder stof na het boren, spuit weerbestendig afdichtmiddel in het gat en zet het geheel vast met een waterdichte EPDM-pakking. Nadat u de tegels opnieuw hebt geplaatst, moet u de oorspronkelijke afvoerhelling behouden en ervoor zorgen dat de dakafvoerkanalen vrij blijven.

3. Specificaties voor afstand en belasting

Elke PV-module is gekoppeld aan 2–4 dakhaken; De haakdichtheid moet worden verhoogd voor dakhellingen groter dan 25° of in kustgebieden die onderhevig zijn aan hoge windbelastingen. De installatie moet strikt voldoen aan de door ons verstrekte lastindelingstekeningen.

Transactiegaranties

1) Kwalificatiegarantie: Een volledige reeks certificeringen - ISO9001 (kwaliteit), ISO14001 (milieu) en ISO45001 (gezondheid op het werk) - samen met een 3A-kwaliteit kredietondernemingscertificaat en fabrieksmateriaalinspectierapporten worden bij de verzending geleverd om aan de aanbestedings- en biedvereisten te voldoen.

2) Kwaliteitscontroleborging: kwaliteitscontrole in vier fasen: testen van inkomende grondstoffen, dimensionale verificatie van CNC-ponsen, bemonstering van corrosiewerende zoutnevel en testen van mechanische belastingsimulatie. Elke productbatch is traceerbaar om maatafwijkingen en coatingfouten te elimineren.

3) Leveringsgarantie: Leveringscontracten specificeren duidelijke leveringsdata, waarbij boetes worden opgelegd voor vertragingen; Er wordt 10.000 ton voorraad met standaardspecificaties aangehouden en urgente projecten krijgen productieprioriteit.

4) Technische ondersteuning ter plaatse: Er kunnen ingenieurs worden uitgezonden om installatiebegeleiding ter plaatse te bieden voor grootschalige (megawatt-niveau) huishoudelijke projecten; voor projecten in het buitenland bieden wij volledig Engelstalige technische documentatie en video-instructies op afstand.

5) O&M-ondersteuning op lange termijn: Voor oudere PV-energiecentrales die al jaren in bedrijf zijn, bieden we scherp geprijsde vervangende haken en hardware-accessoires, evenals technische begeleiding voor onderhoud en reparatie van PV-systemen op het dak.
