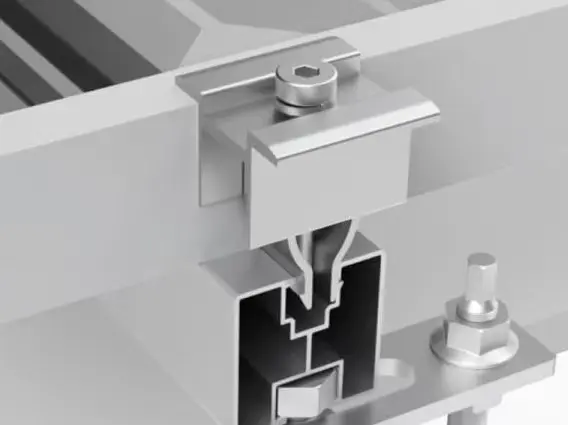

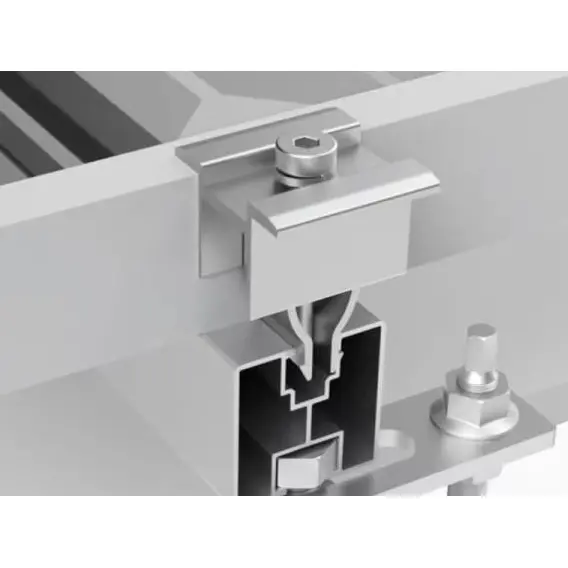

Zonne-montage persfitting

De door Guojian geleverde persfittingen voor montage op zonne-energie zijn geschikt voor fotovoltaïsche frames van 30 mm tot 55 mm, en zijn perfect compatibel met de C-type, Z-type, U-type stalen en zink-aluminium-magnesium geleiderails geproduceerd door onze fabriek. Het oppervlak is geanodiseerd, wat een uitstekende corrosieweerstand biedt, en is geschikt voor verschillende toepassingsscenario's zoals grondcentrales, gedistribueerde daksystemen en aanvullende fotovoltaïsche landbouwprojecten.

Kernproductvoordelen

1. Geïntegreerde OEM-oplossing met specificaties die perfect zijn afgestemd op de componenten

2. Constructie van geëxtrudeerde 6005-T5 aluminiumlegering uit één stuk voor hoge structurele sterkte

3. Weerbestendige EPDM-dempingskussens om moduleframes te beschermen

4. Groot klembereik, compatibel met alle soorten PV-modules

5. Geanodiseerde afwerking voor langdurige corrosiebestendigheid en duurzaamheid buitenshuis

6. Inclusief 304 roestvrijstalen anti-loslaatbevestigingen om roest en vastlopen te voorkomen

7. Massaproductie op geautomatiseerde lijnen, waardoor een stabiele levering voor grootschalige projecten wordt gegarandeerd

Toepassingsscenario's

1. Op de grond gemonteerde PV-installaties op utiliteitsschaal

Grootschalige PV-bases van megawattklasse in vlakten, bergachtige gebieden of woestijnen; gecombineerd met thermisch verzinkte of met Zn-Al-Mg gecoate C-kanaalrails; maakt gebruik van middenklemmen en eindklemmen voor veilige array-montage met uitstekende wind-, sneeuw- en belastingsweerstand.

2. Commerciële en industriële (C&I) PV op daken

Zonne-montage persfitting wordt geprojecteerd op gekleurde stalen dakpannen of platte betonnen daken; lichtgewicht aluminium klemmen verminderen de totale dakbelasting; compatibel met verschillende array-indelingen; eenvoudige installatie zonder afbreuk te doen aan de waterdichtheid van het dak.

3. Eco-complementaire PV-projecten

Agrivoltaïsche, visserij-PV-, pastorale-PV- en zoutveld-PV-stations; Zn-Al-Mg-rails gecombineerd met corrosiebestendige aluminium klemmen zijn bestand tegen zoute-alkaligrond en omgevingen met een hoge vochtigheid (bijvoorbeeld boven visvijvers).

4. PV-carports en slimme kassen

PV-carports met staalconstructie en PV-kassen voor de landbouw; compatibel met verstelbare kantel- en trackingsteunen; flexibel gebruik van lange en korte klemmen om de moduleafstand aan te passen.

5. Overzeese PV-projecten

Residentiële en C&I PV-projecten in Zuidoost-Azië, Europa en Afrika; Engelse installatiehandleidingen beschikbaar; specificaties voor corrosiebestendigheid geschikt voor regenachtige klimaten of kustklimaten; complete montagesysteemkits beschikbaar voor export.

Installatie- en gebruiksrichtlijnen

1. Strikte naleving van de koppelspecificaties

Koppel < 18 N·m: Onvoldoende klemkracht; modules kunnen bij harde wind wegglijden of geluid genereren. Koppel > 25 N·m: Overmatige druk vervormt het moduleframe, waardoor microscheurtjes in het glas ontstaan ​​en de daaropvolgende achteruitgang van het vermogen.

2. Laat EPDM-dempingskussens niet weg

Direct metaal-op-metaal contact zonder kussen krast het geanodiseerde frame en veroorzaakt elektrochemische corrosie; langdurige infiltratie van regenwater leidt tot roest en schade aan het frame.

3. Meng geen bevestigingsmiddelen van verschillende materialen

Aluminium klemmen mogen niet worden gecombineerd met koolstofstalen bouten; contact tussen aluminium en ijzer in aanwezigheid van regenwater veroorzaakt elektrochemische corrosie, wat op korte termijn kan leiden tot vastzittende of kapotte bevestigingsmiddelen.

4. Knip of slijp geen klemlichamen ter plaatse

Slijpen beschadigt de corrosiewerende geanodiseerde laag, waardoor snijkanten snel gaan roesten; Indien maataanpassingen nodig zijn, vraag dan vooraf op maat gemaakte niet-standaard onderdelen aan bij de fabriek.

5. Compatibiliteit met moduleframedikte

Vermijd strikt het gebruik van klemmen met smalle grip op te dikke frames; Hierdoor ontstaat er een opening tussen de klem en het frame, waardoor de spanning wordt geconcentreerd en de module waarschijnlijk wordt verpletterd.

6. Installatie bij lage temperaturen of nat weer

Installatie wordt niet aanbevolen. Montage op zonne-energie met persfitting wanneer de temperatuur lager is dan 0°C; lage temperaturen verharden het EPDM-kussen, waardoor de dempingsprestaties afnemen en het risico op schade aan het moduleframe ontstaat. Zorg ervoor dat dakpannen en montagerails droog zijn voordat u ze na regen installeert.

7. Inspectie en onderhoud na installatie

Voer elke zes maanden routine-inspecties uit; elke drie maanden opnieuw inspecteren voor kust- of visserij-zonneprojecten. Voer uitgebreide controles uit op de vastheid van de bouten en de veroudering van de remblokken na tyfoons of zware sneeuwstormen.

8. Vereisten voor opslag en bescherming

Bewaar verwijderde klemmen in een droog magazijn in verzegelde, vochtbestendige dozen; vermijd blootstelling aan direct zonlicht of regen om voortijdige veroudering en defecten van de rubberen pads te voorkomen.
