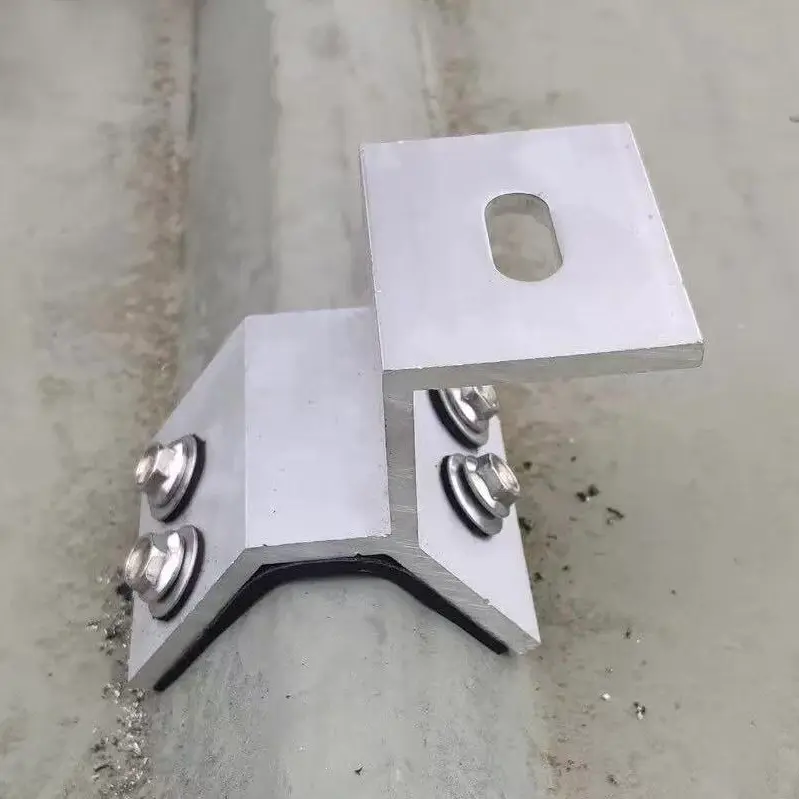

Dakklem

De door Guojian Factory geleverde dakklemmen zijn geschikt voor diverse metalen daktypen, zoals verborgen vaste (Jiachi) panelen, golfplaten en overlapnaadsystemen. In combinatie met de door onze fabriek geleverde C-vormige groefgeleiderails kunnen ze fotovoltaïsche modules veilig bevestigen. De klemmen zijn uitgerust met geïntegreerde antisliptanden en rubberen bufferkussens, die effectief krassen op het oppervlak van de gekleurde stalen platen kunnen voorkomen en de stabiliteit behouden, zelfs bij harde wind tot 60 meter per seconde, zonder te glijden. Met onze onafhankelijke productielijn voor het stempelen van hardware leveren we voortdurend gedistribueerde fotovoltaïsche projecten voor industriële/commerciële faciliteiten en logistieke parken, waardoor de installatiekosten van dakrenovaties aanzienlijk worden verlaagd en de onderhoudsrisico's die door waterlekkage in de toekomst worden veroorzaakt, effectief worden verminderd.

Productieproces

1. Selectie en testen van grondstoffen

Maakt gebruik van GB 6005-T5 primaire aluminium knuppels. Inkomende inspecties verifiëren de treksterkte, vloeigrens en de samenstelling van de Al-Mg-Si-legering; gerecycled of onzuiver aluminium wordt strikt afgewezen. De fundamentele weerstand tegen zoutsproeicorrosie wordt steekproefsgewijs gecontroleerd en materialen die niet aan de eisen voldoen, worden onmiddellijk geretourneerd.

2. Geïntegreerde extrusie op hoge temperatuur

Knuppels worden geëxtrudeerd bij een constante temperatuur van 520°C om het klemlichaam, de grijpklauwen en de boutbasis uit één stuk te vormen. Dit naadloze, lasvrije ontwerp zorgt voor een uniforme verdeling van de belasting en elimineert het risico op structureel falen op laspunten.

3. Precisie CNC-tandfrezen

Volledig geautomatiseerde CNC-apparatuur freest een antisliptextuur met ruitpatroon op het binnenste grijpoppervlak. Gestandaardiseerde tanddiepte en -steek maximaliseren de wrijving tegen het dakpaneel en voorkomen zijdelings wegglijden bij harde wind.

4. Geanodiseerde corrosiewerende behandeling

Geëxtrudeerde klemmen ondergaan anodisatie om een ​​dichte beschermende oxidelaag van 12 μm te creëren die afdicht tegen lucht, regen en zoutnevel. De oxidelaag integreert met het aluminium en zorgt voor langdurige corrosieweerstand, zelfs bij snijranden.

5. Geïntegreerd bufferkussen

Inclusief EPDM-rubberpad (temperatuurbestendig van -40°C tot 120°C en UV-bestendig). Gegoten voor een nauwkeurige pasvorm tegen het contactoppervlak van de klem, dempt het de installatiedruk en voorkomt dat de aluminiumlegering de verf op gekleurde stalen tegels of Al-Mg-Mn-panelen bekrast.

Installatie- en gebruiksrichtlijnen

1. Profielverificatie vóór installatie

Meet vóór installatie nauwkeurig de ribhoogte, de ribafstand en de naadbreedte van de gekleurde stalen tegel om het juiste klemmodel te selecteren.

2. Standaard aanhaalmoment

Haal de bouten aan met een standaardkoppel van 20–30 N·m met behulp van een momentsleutel.

3. Installatieomgeving

Installatie plannen voor droge, zonnige dagen; Zorg ervoor dat dakoppervlakken vrij zijn van stilstaand water, olie en stof.

4. Op belasting gebaseerde lay-outspecificaties

Verhoog de dichtheid van kleminstallatiepunten voor daken met een helling groter dan 20° of in kustgebieden die onderhevig zijn aan hoge windbelastingen.

5. Verbod op ongeoorloofde wijziging van componenten

Het ter plaatse slijpen of snijden van het geanodiseerde oppervlak van klemmen van aluminiumlegeringen is verboden; eventuele snijvlakken moeten opnieuw worden gecoat met corrosiewerend afdichtmiddel.

6. Eisen voor inspectie na installatie

Na de overdracht van het project zijn er elke zes maanden inspecties vereist, waarbij de nadruk ligt op de boutdichtheid en de staat van de rubberen pads.

Toepassingsgebieden

1. Grootschalige logistieke en opslagfaciliteiten

2. Industrieparken en fabrieken

3. Hoogwaardige gebouwen met Al-Mg-Mn dakbedekking met staande naden

4. Industrieparken aan de kust en zones voor chemische fabrieken

5. Overzeese PV-projecten met metalen dakbedekking

Belangrijkste zorgen van klanten

1. Moet ik meerdere soorten dakklemmen op voorraad hebben omdat verschillende fabrieken incompatibele stalen plaatprofielen gebruiken?

Algemene marktklemmen hebben vaak een slechte profielcompatibiliteit, wat leidt tot losse handgrepen of krassen op het oppervlak. We bieden drie hoofdseries – Jiaochi (470/760/820) klemmen, Al-Mg-Mn staande-naadklemmen en trapeziumvormige plaatklemmen – en kunnen op maat gemaakte mallen maken op basis van specifieke golfhoogten en -steken, waardoor een uniforme leveringsoplossing voor het hele project wordt geboden.

2. Hoe gaan we om met roest en slippen van klemmen in kust- of chemische zones met zware zoutnevel?

Standaard gegalvaniseerde klemmen roesten en breken vaak binnen drie jaar, en het mengen van aluminium met ijzer veroorzaakt elektrochemische corrosie. Onze klemmen zijn voorzien van een behuizing van 6005-T5 aluminiumlegering met een geanodiseerde afwerking en 304 roestvrijstalen bevestigingsmiddelen; ze vertonen geen roestvlekken na 1.000 uur neutrale zoutsproeitests, waardoor stabiele prestaties in zeer corrosieve kust- en chemische omgevingen worden gegarandeerd.

3. Zullen de klemmen in gebieden die gevoelig zijn voor tyfoons loskomen of ervoor zorgen dat de PV-array losraakt?

De klemmen zijn voorzien van verdikte grijpklauwen met antislipvertanding voor een perfecte pasvorm tegen de ribbels; Laboratoriumtests door derden bevestigen een winddrukweerstand tot 1,5 kPa. In combinatie met zelfborgende moeren die het loskomen tegengaan, blijven de bouten stevig zitten ondanks thermische uitzetting en samentrekking, en het systeem is met succes ingezet in talrijke kustprojecten die gevoelig zijn voor tyfoons, zonder enige slipincidenten.
