Tussenklem van aluminiumlegering

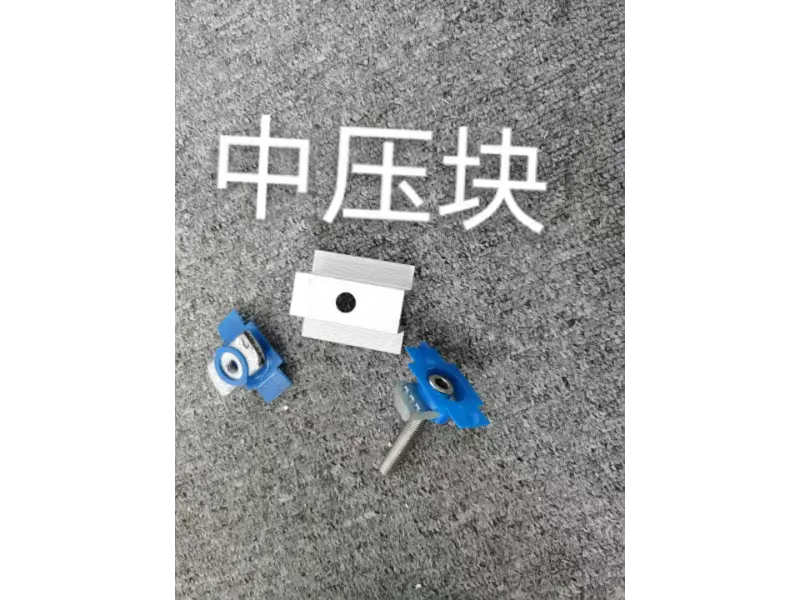

De tussenklem van aluminiumlegering (fotovoltaïsche middenklem) is een gespecialiseerd onderdeel dat is ontworpen om fotovoltaïsche (PV) modules te bevestigen. Gepositioneerd tussen twee aangrenzende PV-panelen, vergrendelt het de modules op de montagerails, beperkt het de horizontale verplaatsing en verbetert het de wind- en seismische weerstand van de hele array. Het wordt geleverd met 304 roestvrijstalen bevestigingsmiddelen en een optioneel EPDM-antisliprubberkussen om de moduleframes tegen beschadiging te beschermen. Het ontwerp omvat afvoer- en luchtstroomkanalen om de ophoping van stof, water en sneeuw te minimaliseren. Deze klemmen worden veel gebruikt in commerciële en industriële dakinstallaties, residentiële PV-systemen en op de grond gemonteerde zonne-energiecentrales op nutsschaal. Afmetingen kunnen worden aangepast op basis van de moduledikte en specifieke projectbelastingsvereisten.

Kernfuncties

1. Tussenklemmen en beveiligen:

Geïnstalleerd tussen twee aangrenzende PV-modules, vergrendelt de tussenklem van aluminiumlegering de modules stevig op de montagerails. Het beperkt zowel de horizontale als verticale verplaatsing, waardoor de modules netjes uitgelijnd blijven en onderhevig zijn aan stabiele, uniforme krachten; het dient als het primaire verbindingsonderdeel voor het beveiligen van de gehele array.

2. Wind- en seismische weerstand:

Door meerpuntsklemming te bieden, beperkt het apparaat de beweging en oscillatie van de module tijdens harde wind of seismische gebeurtenissen. Dit voorkomt dat de modules van de rails verschuiven of trillen onder extreme belastingen, waardoor de algehele stabiliteit van de array onder barre weersomstandigheden wordt verbeterd.

3. Antislip en anti-loslating:

De interne antislipvertandingen, gecombineerd met een EPDM-rubberpad, verhogen de wrijving tussen de klem en het moduleframe. Dit voorkomt dat de modules verschuiven of losraken, terwijl ook de klemspanning wordt opgevangen om te voorkomen dat de moduleframes worden verpletterd of beschadigd.

4. Ladingoverdracht:

De klem brengt het gewicht van de modules, samen met de wind- en sneeuwbelasting, gelijkmatig over op de montagerails, steunkolommen en de funderingsconstructie. Dit verdeelt de spanning en voorkomt plaatselijke overbelasting die anders zou kunnen leiden tot structurele vervorming of schade aan de PV-modules.

5. Drainage en luchtstroom:

De structuur van de tussenklem van aluminiumlegering is voorzien van geïntegreerde afvoer- en luchtstroomkanalen. Deze vergemakkelijken de efficiënte afvoer van regenwater en condensatie, waardoor de ophoping van stof, water en sneeuw op de klempunten wordt verminderd, terwijl ook de risico's van schaduw en overmatige belastingsopbouw op de modules worden geminimaliseerd.

6. Compatibiliteit en veelzijdigheid:

Compatibel met standaard zonnepaneeldiktes (bijvoorbeeld 30 mm, 35 mm, 40 mm) en aanpasbaar voor niet-standaard afmetingen. Ontworpen om te werken met verschillende frameconstructies en modules van verschillende fabrikanten, kan één enkel voedingssysteem voldoen aan de eisen van diverse projecten.

Technische specificaties

Item	Specificatie
Basislegering	Aluminiumlegering 6005-T5 / 6063-T5 (optioneel)
Oppervlaktebehandeling	Zilveranodiseren, filmdikte ≥10μm
Anodische filmdikte	≥10 μm, verdikte maatwerk beschikbaar voor kustgebieden en omgevingen met veel zoutnevel
Compatibele moduledikte	30 mm, 35 mm, 40 mm (aanpasbaar)
Standaard lengte	40/50/60/80mm (op maat gesneden op aanvraag)
Structuurtype	Modulaire middenklemstructuur met antislip tandprofiel aan de binnenkant
Ondersteunende bevestigingsmiddelen	304 roestvrijstalen T-bouten en moeren
Optionele accessoires	EPDM rubberen antislippakkingen
Weerstand tegen windbelasting	Tot 60m/s (per project opnieuw gecontroleerd)
Sneeuwbelasting	1,4kN/m² (berekend per project)
Toepassingsscenario's	Commerciële en industriële daken, residentiële PV, op de grond gemonteerde centrale PV-krachtcentrales
Toepasselijke normen	GB/T 5237, CE, ISO9001-certificeringen beschikbaar

Verpakkings- en logistieke diensten

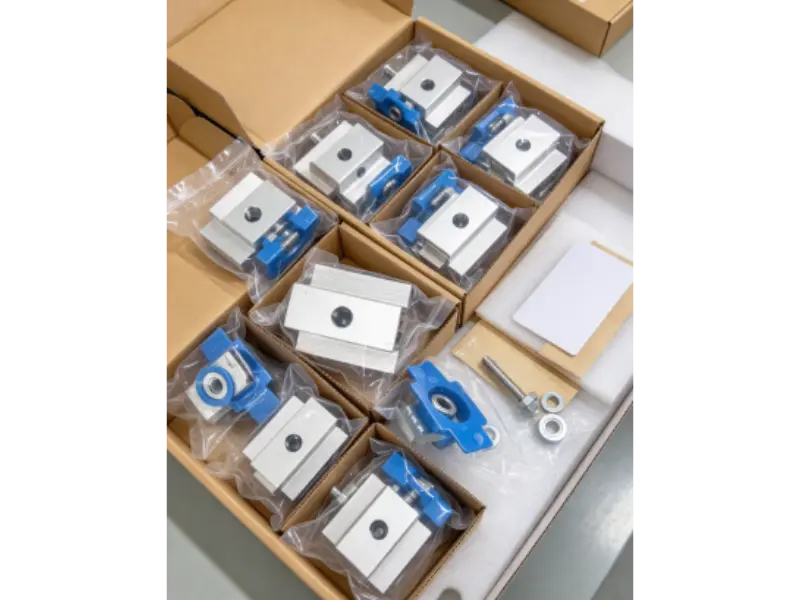

1. Individuele verpakking:

Elke tussenklem van aluminiumlegering is afzonderlijk verpakt om wrijving of stoten te voorkomen, het geanodiseerde oppervlak te beschermen en ervoor te zorgen dat er tijdens het transport geen krassen of schade aan de coating optreden.

2. Duidelijke etikettering:

De artikelen zijn gesorteerd op model en specificatie, met duidelijke labels en paklijsten om snelle inventariscontroles ter plaatse en georganiseerde opslag mogelijk te maken.

3. Hoeveelheidscontrole:

Elke zending ondergaat een grondige telling en verificatie van modellen en batches om ervoor te zorgen dat de daadwerkelijke artikelen – qua hoeveelheid en specificaties – perfect overeenkomen met de paklijst, waardoor tekorten of weglatingen worden voorkomen.

4. Versterkte buitenverpakking:

Goederen worden verpakt in stevige standaardkartons of houten kisten, voorzien van interne dempingsmaterialen en versterkte hoekbeschermers om vervorming door stoten tijdens transport te voorkomen.

5. Bescherming tegen vocht:

In de verpakking zijn droogmiddelen opgenomen om te zorgen voor een droge omgeving tijdens het transport over zee of over land, waardoor vochtgerelateerde schade aan de geanodiseerde coating wordt voorkomen en ervoor wordt gezorgd dat de componenten bij aankomst klaar zijn voor onmiddellijke installatie.

6. Logistieke ondersteuning:

Flexibele leveringsopties omvatten gefaseerde verzendingen. Voor internationale bestellingen bieden we uitgebreide paklijsten en douanedocumentatie om een ​​soepele exportafhandeling te garanderen; voor binnenlandse bestellingen bieden we een directe levering van volledige vrachtwagenladingen aan, afgestemd op de bouwschema's.

Installatieproces

1. Briefing vóór installatie:

Wij bieden installatieplannen en technische documentatie, waarin de belangrijkste installatiepunten, strengere eisen en essentiële voorzorgsmaatregelen worden beschreven, ondersteund door een technische briefing voorafgaand aan de bouw.

2. Positionering en lay-out:

Op basis van de ontwerpblauwdrukken wordt de lay-out van de zonnepanelen en montagerails bepaald en worden de installatiepunten voor de middenklemmen gemarkeerd om een ​​consistente afstand en uitlijning te garanderen.

3. Moduleplaatsing:

Zonnepanelen worden op de montagerails geplaatst; de afstand en nivellering tussen aangrenzende modules zijn aangepast om ervoor te zorgen dat de moduleframes perfect in de sleuven van de middenklemmen passen.

4. Installatie en vastdraaien:

Installeer de tussenklemmen van aluminiumlegering en draai de T-bouten vast met het voorgeschreven aanhaalmoment. Zorg ervoor dat de aanhaalkracht goed onder controle is. Vermijd overmatige kracht die de moduleframes zou kunnen beschadigen, en zorg ervoor dat ze niet te los zitten, wat tot instabiliteit zou kunnen leiden.

5. Antislipinspectie:

Controleer of de EPDM-rubberen pads en antislipvertandingen correct zijn geplaatst. Inspecteer elk klempunt om er zeker van te zijn dat de modules stevig vastzitten en niet kunnen wegglijden of losraken.

6. Eindinspectie en acceptatie:

Controleer de hele array om er zeker van te zijn dat alle componenten goed zijn vastgedraaid en waterpas staan. Controleer de openingen tussen de modules en hun algehele uitlijning. Nadat de draagkrachteisen zijn bevestigd en de installatie de keuring heeft doorstaan, kan het project worden opgeleverd.

Veelgestelde vragen

Vraag 1: Welke opening moet er worden gelaten tussen de frames van twee aangrenzende modules bij gebruik van een middenklem?

A: Voor standaardprojecten is een uitzettingsvoeg van 5–8 mm voldoende om thermische uitzetting en krimp op te vangen. Wanneer u een bestelling plaatst, kunnen wij u op basis van uw projecttekeningen ook de juiste specificaties aanbevelen.

Vraag 2: Wat is het juiste aanhaalmoment voor middenklemmen en zal dit de moduleframes beschadigen?

A: Draai de T-bouten vast volgens de standaard aanhaalmomenten. Omdat de EPDM-rubberen pad als buffer fungeert, zal een juiste aanscherping de moduleframes niet beschadigen. Overmatig aandraaien kan echter de aluminium frames verpletteren, dus te vast aandraaien moet worden vermeden.

Vraag 3: Zullen de bouten die met de middenklemmen worden gebruikt tijdens langdurig gebruik buitenshuis vastlopen, waardoor ze later moeilijk te verwijderen zijn?

A: Wij leveren standaard 304 roestvrijstalen bevestigingsmiddelen, die een goede weerstand tegen vastlopen bieden. Voor langdurige buitenprojecten kunnen ook bouten met een anti-vastloopcoating worden geselecteerd om het verwijderen tijdens toekomstig onderhoud of vervanging van modules te vergemakkelijken.

Vraag 4: Kunnen middenklemmen opnieuw worden gebruikt als de kartels (tanden) versleten zijn?

A: Ze kunnen opnieuw worden gebruikt als de kartels niet significant versleten zijn en het profiel onvervormd blijft. Als de kartels sterk versleten zijn, wordt de antislipwerking aangetast; daarom raden we af om ze te gebruiken voor nieuwe fotovoltaïsche projecten.

Vraag 5: Kunnen middenklemmen met verschillende diktespecificaties worden gemengd op hetzelfde dakproject?

A: Het combineren van verschillende specificaties wordt niet aanbevolen. Het gebruik van tussenklemmen met verschillende diktes kan leiden tot ongelijkmatige belasting van de modules, waardoor plaatselijke spanningsconcentraties kunnen ontstaan ​​en het risico op microscheuren toeneemt; daarom is het het beste om de specificaties te standaardiseren.

Vraag 6: Met welke specifieke overwegingen moet rekening worden gehouden bij het selecteren van tussenklemmen voor grootformaat modules met dubbel glas?

A: Gezien het grotere eigengewicht van grootformaat modules met dubbel glas, is het raadzaam om voorrang te geven aan het gebruik van dikkere tussenklemmen van aluminiumlegering. Controleer bovendien de hoogte van het moduleframe, bevestig de effectieve klemcontactlengte en verhoog – indien nodig – het aantal klempunten.
