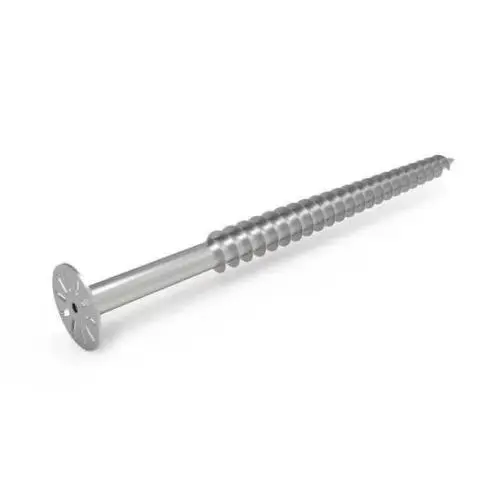

Onze Ground Screw Anchor-funderingsoplossing uit de Guojian-fabriek pakt effectief veel pijnpunten van traditionele betonnen funderingen aan, zoals een lange bouwperiode, aanzienlijke verstoring van de bodem en moeilijk herstel van de locatie. Elke paal heeft stabiele druk- en opwaartse weerstandsprestaties en is geschikt voor verschillende complexe geologische omstandigheden zoals klei, zandgrond en opvulmateriaal. We bieden uitgebreide diensten, waaronder gedetailleerd technisch ontwerp, inspectierapporten van derden, gefaseerde levering en technische begeleiding ter plaatse om de totale levenscycluskosten van het project te verlagen.
• Geen generieke, gestandaardiseerde fitting: hoewel schroefpalen op de markt er misschien hetzelfde uitzien, kan hun werkelijke draagvermogen meerdere malen variëren, afhankelijk van omstandigheden zoals opvulling, bergachtige hellingen of zoute alkalische grond. Op basis van uitgebreide ervaring met binnenlandse projecten op het gebied van hernieuwbare energie, passen we parameters, zoals bladsteek, bladdiameter en buiswanddikte, aan op basis van specifieke bodemschuifeigenschappen, in plaats van een 'one-size-fits-all'-specificatie toe te passen op diverse geologische omstandigheden.
• Betonvrije, droge installatiemethode: geïnstalleerd door de paal mechanisch in de grond te schroeven. Deze methode elimineert de noodzaak van uitgraven, bekisten, betonstorten en uitharden. De paal kan de bovenbouw direct na installatie ondersteunen, waardoor deze ideaal is voor tijdgevoelige projecten, zoals fotovoltaïsche (PV) installaties die een snelle aansluiting op het elektriciteitsnet vereisen.

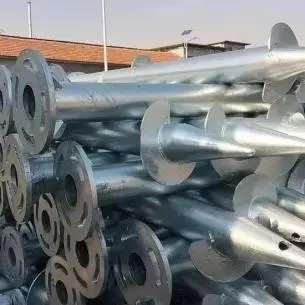

• Veelzijdige compatibiliteit met bovenbouw: Paalkoppen kunnen worden voorzien van verschillende connectoren, zoals flenzen of verbindingsplaten, om rechtstreeks te kunnen worden gekoppeld aan PV-montagesystemen, carportkolommen, basissen voor energieopslageenheden en lichtgewicht stalen hekwerkconstructies, waardoor een snelle montage van de fundering en de bovenbouw mogelijk wordt.
• Milieuvriendelijk en recyclebaar: het proces genereert geen vast betonafval. Bij projectaanpassing, verplaatsing of buitengebruikstelling kunnen de palen worden losgeschroefd en intact worden uitgetrokken, waarbij het oorspronkelijke oppervlaktelandschap zoveel mogelijk behouden blijft; dit maakt ze geschikt voor strikt gereguleerde locaties zoals ecologische reservaten en bergachtige bosgebieden.
• Proactieve risicobeheersing: Wij bieden monstertests en voorlopige modelselectie aan op basis van door de klant aangeleverde geologische onderzoeksrapporten, waardoor kostbaar herwerk, veroorzaakt door problemen als het wegglijden van palen of onvoldoende draagvermogen, wordt voorkomen.
Het draagvermogen van de schroefpaal is niet alleen afhankelijk van de wrijving tussen de stalen buiswand en de grond; het werkt via een synergetisch driedelig mechanisme: aswrijving + einddraagweerstand van de spiraalvormige messen + in elkaar grijpende/vergrendelende kracht tussen de messen en de grond. 1. Het uitgaande koppel van de boorinstallatie zorgt ervoor dat de hele spiraalvormige paal met een constante snelheid in de grond wordt geschroefd; de spiraalvormige messen snijden de omringende grond in en drukken deze samen, waardoor verdichte grondschijven boven en onder de messen ontstaan.
2. Door deze verdichte grondschijven worden verticale lasten van bovenaf opgevangen; onder opwaartse omstandigheden verankeren de messen stevig in de onderliggende grond, waardoor wordt voorkomen dat de paal er direct uit wordt getrokken.
3. Horizontale windbelastingen worden tegengegaan door de zijdelingse weerstand die ontstaat door de interactie tussen de paalschachtwand en de omliggende grond.
Praktisch inzicht: De bladspoed moet afgestemd zijn op het koppel van de boorinstallatie. Als de steek te groot is, kan apparatuur met een laag koppel de stapel niet indrijven; als de steek te klein is, verloopt de installatie traag en wordt de oorspronkelijke grondlaag verstoord, waardoor het draagvermogen van de paal feitelijk wordt verminderd - een detail dat vaak over het hoofd wordt gezien door goedkope spiraalvormige palen op de markt.
Grondschroefankers zijn verborgen ondergrondse componenten die na installatie niet visueel kunnen worden geïnspecteerd; daarom moet kwaliteitscontrole tijdens de productiefase worden geïmplementeerd. Guojian maakt gebruik van een uitgebreide, end-to-end kwaliteitscontroleketen:
1. Verificatie van inkomend materiaal: Materiaalcertificaten worden gecontroleerd voor elke partij grondstoffen voor stalen buizen, en de wanddikte en vloeigrens worden steekproefsgewijs gecontroleerd om te voorkomen dat ondermaatse of dunwandige buizen in productie komen.
2. CNC snijden en rechttrekken: buizen worden op vaste lengtes gesneden en rechtgetrokken; overmatige kromming in het paallichaam zou de verticale ligging tijdens de installatie direct in gevaar brengen.
3. Vormen van spiraalvormige bladen en lassen van assemblages: De bladen worden gerold met behulp van gespecialiseerde mallen om een uniforme steek te garanderen; er wordt continu volledig lassen gebruikt in plaats van intermitterend puntlassen; De lasnaden zijn glad geslepen om porositeit en koude lasnaden te elimineren (koude lasnaden zijn een frequente oorzaak van paalbreuk bij harde wind).
4. Thermisch verzinken: strikte naleving van de GB/T 13912-norm, inclusief beitsen, vloeien, onderdompeling in zink bij 450–460 °C en passivering; de gemiddelde dikte van de zinkcoating is ≥85 μm, met opties voor dikkere coatings voor zoute-alkali- of kustomgevingen.
5. Eindinspectie en verzending: controle van het uiterlijk, controles ter plaatse van de dikte van de zinklaag en hermeting van kritische afmetingen; Voor bulkbestellingen kunnen op verzoek materiaalrapporten en verzinkingsinspectiegegevens worden verstrekt.
Valkuilwaarschuwing: Sommige laaggeprijsde producten op de markt maken gebruik van koud galvaniseren of slechts gedeeltelijk galvaniseren; deze kunnen binnen 2 tot 5 jaar na ondergrondse installatie roesten, waardoor de structurele integriteit van de fundering direct in gevaar komt.
1. PV-montagefunderingen: geef prioriteit aan doorlopende spiraalvormige bladen; Zorg er in opgevulde gebieden voor dat de messen op een stabiele, verdichte grondlaag rusten in plaats van op losse vulling.
2. PV-carportfunderingen: Carports zijn onderhevig aan aanzienlijke windbelastingen; geef prioriteit aan dikwandige schroefpalen met een grote diameter in combinatie met versterkte flensverbindingsplaten, en vermijd lichtgewicht palen met kleine specificaties. 3. Funderingen van hekwerken/leuningen: voornamelijk onderhevig aan zijdelingse belastingen; focus op het beheersen van de inbeddingsdiepte om de laterale stabiliteit te verbeteren; kosteneffectieve specificaties zijn geschikt.
4. Zout-alkalizones aan de kust: Standaard koudgegalvaniseerde producten zijn niet geschikt; verdikte thermisch verzinkte coatings zijn nodig om ondergrondse corrosie en afbraak te vertragen.
• Op de bergen gelegen grond-PV-project: gebruik gemaakt van schroefpalen met een diameter van 114 mm ter vervanging van traditionele, onafhankelijke betonnen funderingen, waardoor het uitgraven van grondwerken aanzienlijk wordt verminderd; de totale bouwperiode van de fundering werd met 60% verkort, waardoor de deadlines voor de netaansluiting werden gehaald.
• Fabrieks-PV-carportproject: gebruik van op maat gemaakte flensschroefpalen met verlengde hoogte; Het storten van beton op locatie was niet nodig, omdat stalen kolommen rechtstreeks aan de palen werden vastgeschroefd, waardoor de installatiecyclus ter plaatse werd verkort.
• Afrasteringsproject voor ecologische controlezones: Na voltooiing werden alle schroefpalen losgeschroefd en hersteld, waardoor er geen betonresten op het oppervlak achterbleven en werd voldaan aan de acceptatienormen voor restauratie op de locatie.
A: Guojian (Tianjin) Steel exploiteert zijn eigen verwerkingslijnen en ondersteunt zowel kleine batchbemonstering als grootschalige projectlevering voor schroefpalen; de MOQ is 30 ton.
A: Ja, er zijn monsters beschikbaar; Standaardspecificaties worden binnen 3 tot 5 dagen verzonden, terwijl niet-standaard aangepaste monsters 7 tot 10 werkdagen in beslag nemen.
A: Standaard marktspecificaties worden binnen 3-7 dagen geleverd; niet-standaard aanpassingen (met betrekking tot buisdiameter, flighting of connectoren) duren 7 tot 12 werkdagen; Voor grote bestellingen is een gefaseerde levering bespreekbaar.
A: Voor bulkbestellingen bieden we materiaalcertificaten voor stalen buizen en galvanisatietestrecords voor projectdocumentatie en acceptatie.
A: Grote, massieve rotslagen zijn niet geschikt voor directe installatie; voor verweerde gesteente- of grindlagen kunnen versterkte palen worden gebruikt, onder voorbehoud van een haalbaarheidsbeoordeling op basis van de verstrekte geologische gegevens.
A: De garantie dekt de grondstoffen en het las-/fabricageproces; de levensduur met betrekking tot ondergrondse corrosie hangt af van de anticorrosiebehandeling en de lokale pH-waarde van de bodem (opwaarderen naar een dikkere gegalvaniseerde coating wordt aanbevolen voor zoute alkalische kustomgevingen).

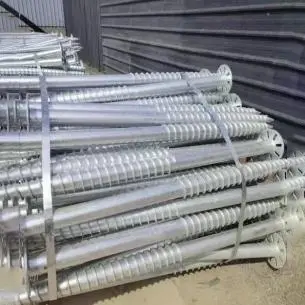

• Verpakking: gebundeld met staalband om vervorming door schokken tijdens transport te voorkomen; flenzen en verbindingsplaten zijn apart verpakt.
• Verzending: containerlading mogelijk; paklijsten verstrekt.
• Technische ondersteuning: schriftelijke installatierichtlijnen verstrekt; voor grote projecten zijn er online technische briefings beschikbaar om het heikoppel, de verticale controle en acceptatiecriteria uit te leggen; Hulp bij het coördineren van bouwmiddelen is ook beschikbaar.
